在測量電信號時候，會面臨各種各樣噪聲干擾的問題。示波器作為電信號的通用測量儀器，就是把電信號轉化為可視的、隨時間變化的幅值曲線。它盡可能地降低各種干擾，讓用戶能夠清晰觀測到主信號， 這也是研發人員對示波器的基礎需求之一。所以示波器濾波功能就應運而生。

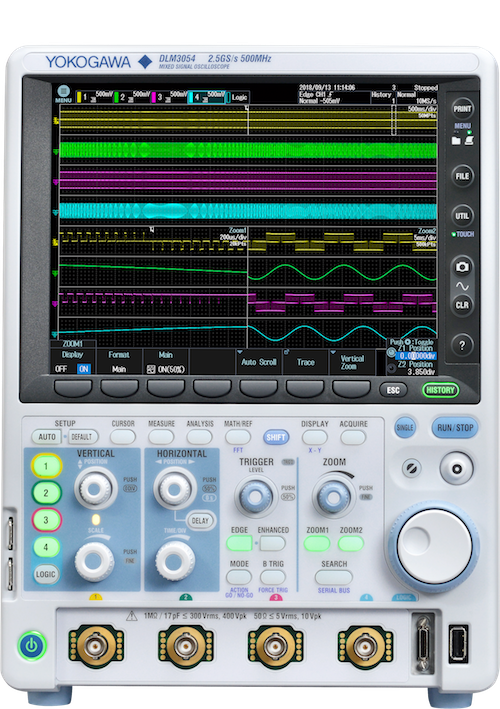

YOKOGAWA DLM3000示波器的濾波器分為：移相（Delay）、移動平均（Moving Avg）、IIR濾波器（IIR Lowpass/IIR Highpass）
1、按MATH/REF,顯示MATH/REF菜單。
還可以點擊屏幕左上角的MENU菜單，然后在顯示的上層菜單上選擇ANALYSIS的MATH/REF菜單。
最多可以顯示4個運算波形。要切換設置菜單，按Math/Ref軟鍵。
2、分別按Mode軟鍵和Math軟鍵。

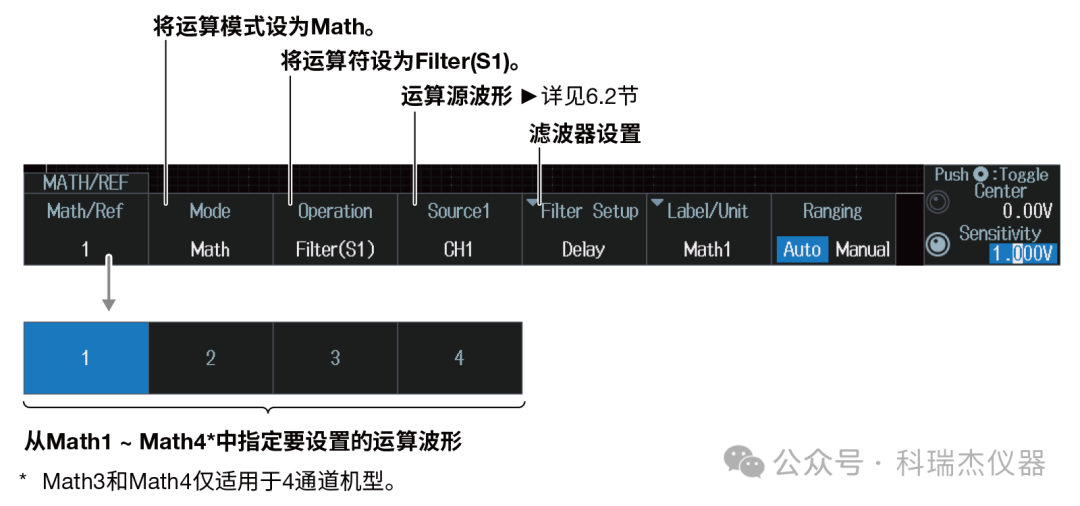

3、分別按Operation軟鍵和Filter(S1)軟鍵，顯示以下菜單：
按Filter Setup軟鍵，顯示以下菜單：
移相(Delay)
分別按Type軟鍵和Delay軟鍵，顯示以下菜單。

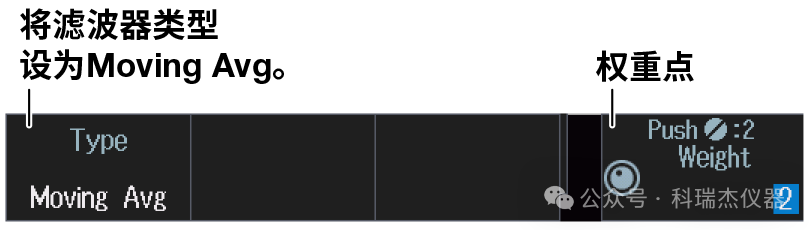

移動平均(Moving Avg)
分別按Type軟鍵和Moving Avg軟鍵，顯示以下菜單。
IIR濾波器(IIR Lowpass/IIR Highpass)
按Type軟鍵，然后按IIR Lowpass或IIR Highpass軟鍵，顯示以下菜單。

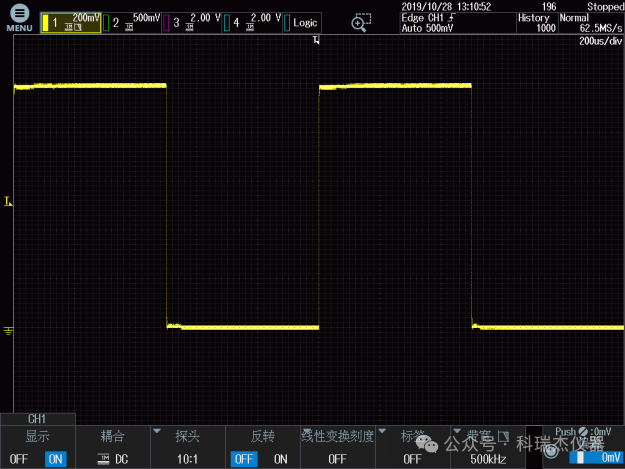

輸入端實時濾波器
每通道有14種低通濾波器可以選擇
截止頻率：200 MHz, 100 MHz, 20 MHz, 10 MHz, 5 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 125 kHz, 62.5 kHz, 32 kHz, 16 kHz, and 8 kHz
有效去除高頻干擾與噪聲

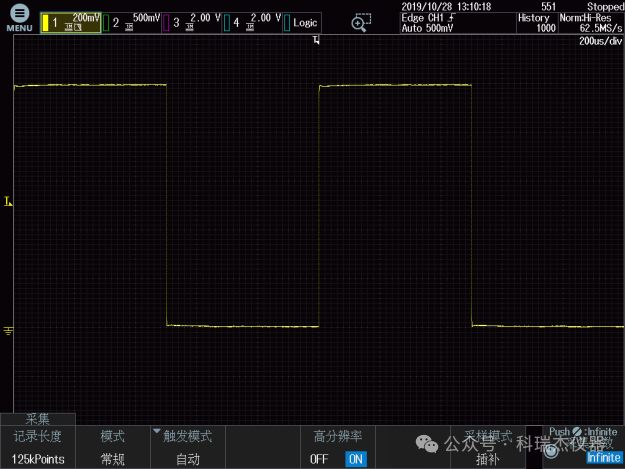

與高分辨率模式結合使用獲得高精度測量結果
高速實時運算濾波器
高通與低通濾波器
截止頻率：任意設置，低至0.01Hz

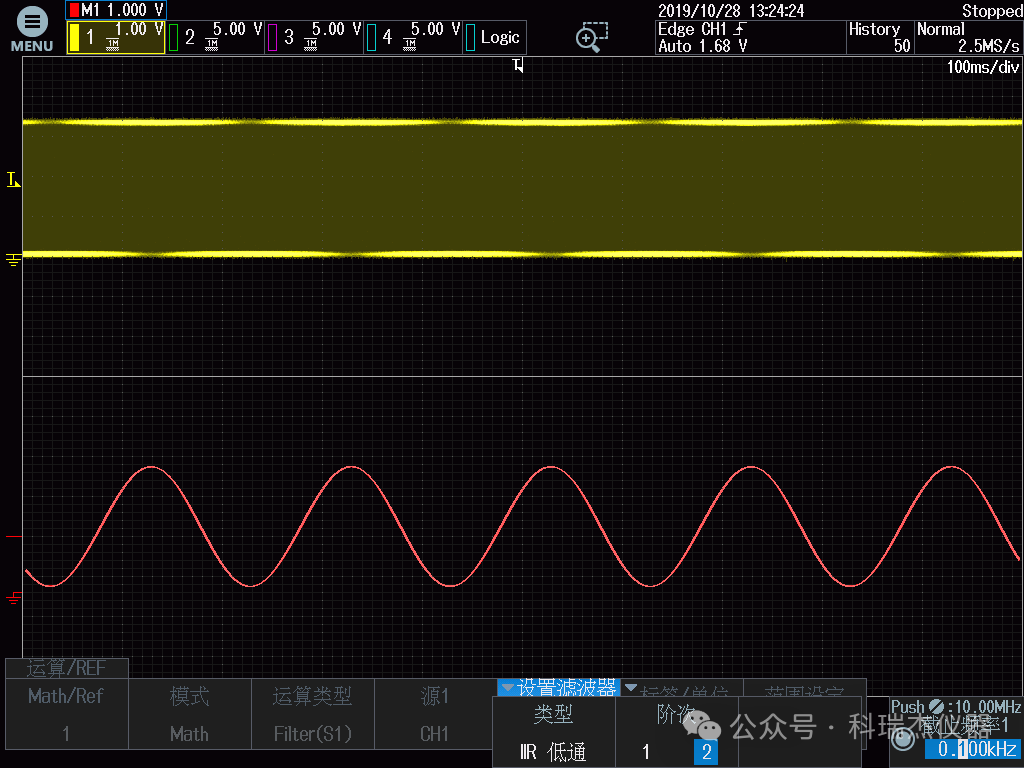

PWM波通過運算（低通濾波）直接顯示基波波形并進行測量
