一些工業充電器采用限制充電截止電壓來延長電池使用壽命。圖一表格顯示了電池充到截止電壓對應電池電壓的剩余容量、充電時間及飽和充電后的剩余容量的估算值。

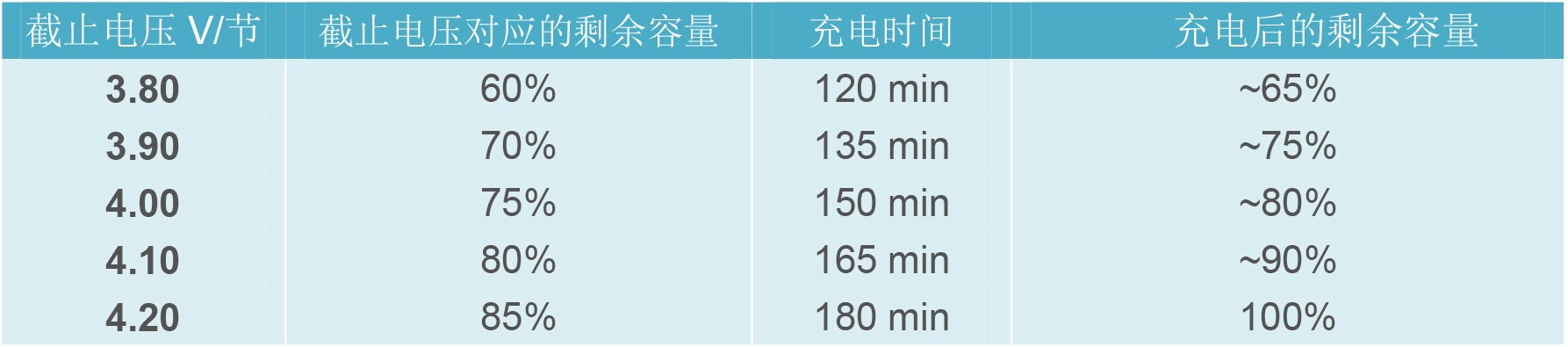

圖一表格：鋰離子電池典型充電特性

如 圖二 所示，第一次給鋰電池充電，電壓上升很快。電池容量會隨著電池接近充滿時最終跟上，這就像拿著橡皮筋舉起重物，會有一定延時。這種充電特性適用于所有電池。充電電流越大，橡皮筋效應會越明顯。低溫或電池內阻較大時會加劇這種效應。

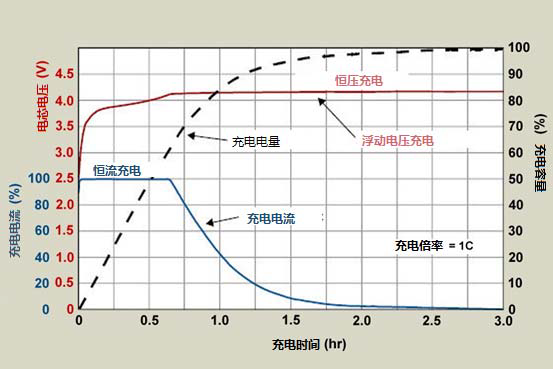

圖二：鋰電池充電時電壓/電量隨時間的變化

艾德克斯電子ITS5300充放電全程均可檢測充電電壓、電流及容量的變化，并可進行各參數的提取、分析及參數間關系曲線圖的自動繪制，如圖三所示。

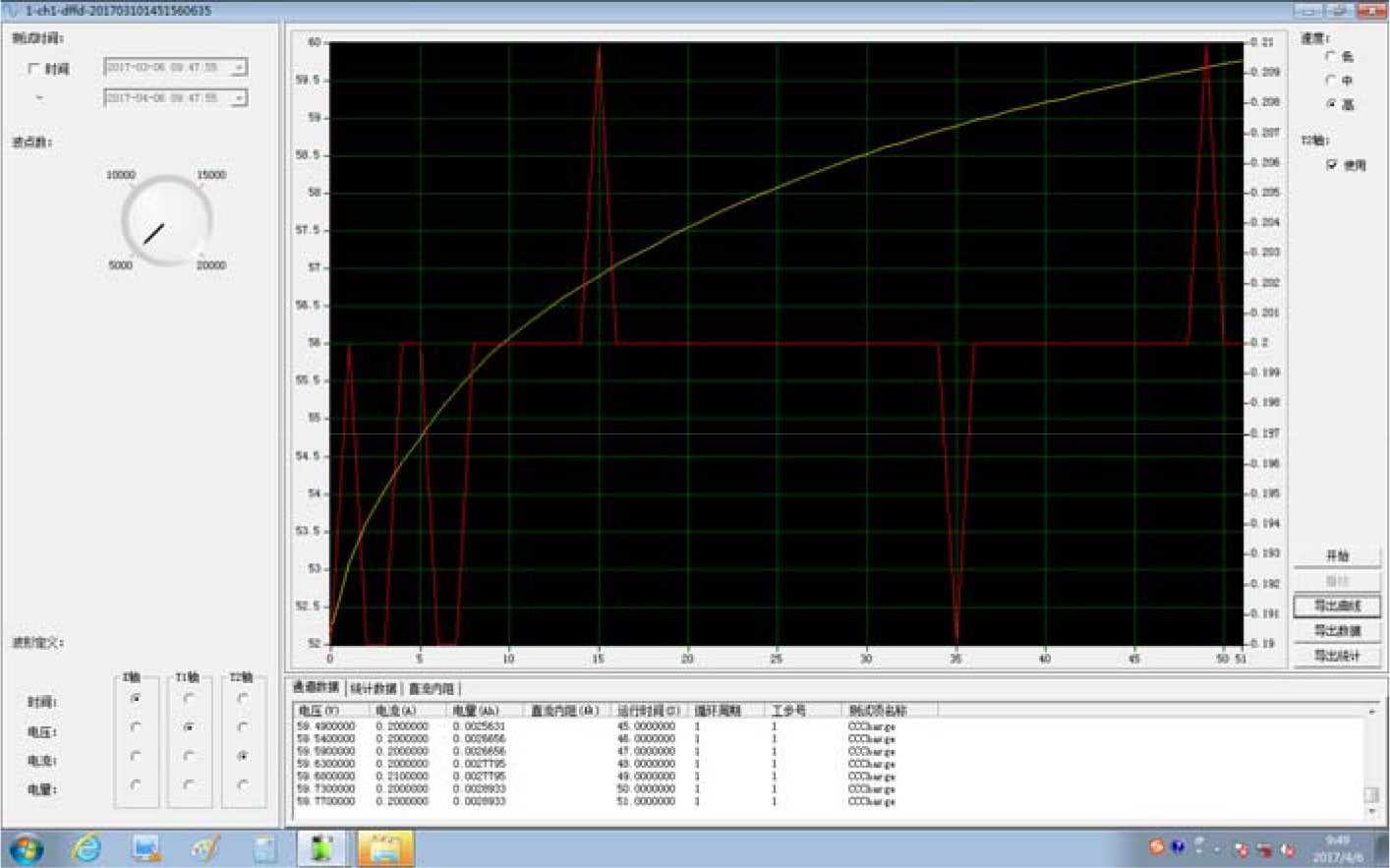

圖三：ITS5300電池測試系統數據分析

通過讀取正在充電的電池電壓預測SoC（剩余電量）是不現實的，通過讓電池休息幾小時再測量電池開路電壓會更準確。因?yàn)閷?duì)于所有電池，溫度影響著開路電壓，鋰離子電池也不例外。然而，智能手機、筆記本電腦和其他便攜式電子設備的SoC是通過庫倫計數法推算的。

庫倫計數是通過測量輸入或輸出的電流，鋰電池符合標準的庫倫算法和較低的自放電率，老化和溫度相關的自放電還是需要考慮到，因此定期校準對于化學電池轉變?yōu)閿?shù)字化電池非常有必要。艾德克斯ITS5300電池充放電系統可以在電池循環充放電過程中測試并記錄電池充放電容量，幫助客戶快速建立電池模型。

鋰離子不能吸收過充，所以當電池充滿后，充電電流必須被斷開，持續地涓流充電會導致金屬鋰沉積在金屬板上，降低安全性。為了降低電池壓力，務必保持鋰電池在滿充電壓的停留時間越短越好。從圖二中能看出，比如未飽和充電的電芯電壓在3.7V-3.9V時，停留在高電壓的時間比飽和充電的時間短很多。

便攜式電子設備在充電時應該關閉，不然形成了寄生負載會改變充電循環并引發小循環，但是一邊充電一邊放電很多時候是無法避免的，比如筆記本電腦一邊工作一邊插在交流電網上，電池始終處于高壓狀態，往往溫度也較高，大大縮短了電池壽命。

電池過充

當然，非鈷酸鋰電池的額定電壓也并不都是3.6V，比如LiFePO電壓從3.2V到3.65V，LTO（鈦酸鋰電池）電壓從2.4V到2.85V。將鋰離子電池充電至高電壓后，電池會變得不穩定。如果給4.2V的電池充電至4.3V，會使得電池正極積淀金屬鋰，負極材料被氧化，失去穩定性的電池會產生CO2。電池內壓力升高，如果保持充電狀態，內壓達到1000-1380kPa時，保證電池安全的電流切斷器（CID）即會切斷電流。當壓力持續升高到3450kPa時，隔膜爆開脫落，電池可能最終殼體泄漏，伴隨燃燒。

一個滿電量的電池具有更低的熱失控溫度，相比于低電量的電池，滿電量的電池泄壓也更快，因此鋰離子電池在低電量狀態時更加安全，這也是為何官方要求空運的鋰電池30%電量，而不是滿電量。

艾德克斯ITS5300測試系統可以設定充、放電任意截止電壓，截止充電容量和截止時間，適合電池出貨及打包前的預充電。

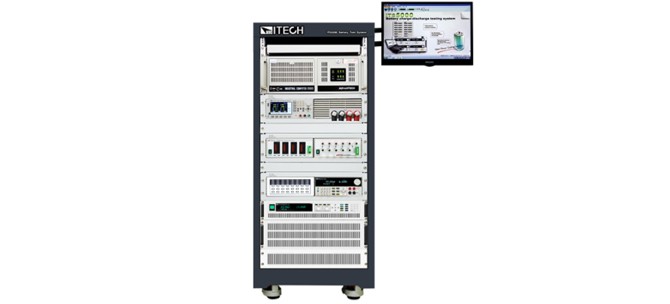

ITS5300電池充放電測試系統

除了內部電芯的保護，外部保護電路可以防止電芯充電電壓超過4.3V。此外，當電池表面溫度超過90°C時，保險絲或繼電器可以切換電流。此外，為了防止電池過放，當電芯電壓低于2.2V時，控制電路也會切斷電流回路。

一串電芯需要獨立的電壓監控，數量越多，保護越復雜。艾德克斯ITS5300可以同時檢測多達二百個電芯的電壓、交流電阻及溫度，可以及時發現電芯間電壓的不平衡，并進行自動均充均放，設置截止電壓，防止電池的過充和過放。

總結

鋰離子電池充電指南

充電時關閉電子設備或斷開電池負載，保證電流在飽和充電狀態時能順利降低

保證合適的充電溫度，不要在0℃以下給鋰電池充電

鋰離子電池不需要被充滿，部分充滿對電池壽命更佳

當充電后電池過熱時，請不要繼續使用此充電器或電池

存儲電池前給電池充一些電（40%-50%的剩余電量最佳）

電池放電指南

高溫可以提高電池容量但卻縮短電池壽命，在25–30°C以上每升高10℃，電池壽命減少2%。請保持電池的低溫

防止過放，電池反極接入會導致電池短路

使用大電池可以減少由于重載或重復充分放電對電池造成的壓力

當放電頻率較高時，電池會表現出電容特性，這就允許拉載更高的峰值電流

鎳或鋰電池有快速的化學反應；鉛酸電池較慢，重載往往需要幾秒鐘才能恢復過

并非只有鋰離子電池在過充時存在安全隱患，鉛基、鎳基電池如果錯誤使用，同樣也會融化、起火。艾德克斯ITS5300電池測試系統已獲得多家國際知名公司的青睞，可根據客戶需要進行全面的定制，全面的保護設計包括對溫度的感測適用于幾乎所有的電池系統，可以長時間穩定工作，具有斷電保護及數據分析功能，是用戶值得信賴的測試系統。
