隨著微電子技術的迅速發展和設計水平的提高，芯片的集成度和運算數據量顯著增大，這導致芯片的功耗急劇增加。因此，芯片需要進行低功耗設計與測試。同樣的生活中的部分電子產品，如IOT設備、便攜式電池供電產品等，為了保證較長時間工作狀態，也必須進行低功耗測試。

傳統方案一：高性能電源+數字萬用表

這主要是因?yàn)榈凸臏y(cè)試往往動態特性快，需要電源精度高，響應速度快；另外電源本身的回讀速度較慢，為避免漏掉電流突變，常需要配合數字萬用表來進行數據采集。

傳統方案二：電源分析儀+高精度電源/源表

用電源分析儀對數據進行分析記錄代替數字萬用表功能，兩者價格十分高昂，有時還需要配合收費軟件完成測試。

一臺IT2800高精密源測量單元搞定測試！

一臺IT2800源表即可完成供電與數據采集、分析，三項工作，具有極高性價比，簡化測試接線。IT2800具有高達10fA/100nV的分辨率、10us的高速采樣率，具備Graph view、Scope view及Record view三種圖形顯示模式。在Record view模式下，除數據采集的基礎設置外，我們還可對采集的項目進行公式編輯，同時每一項采集的數據可直接顯示最值與平均值等參數。

測試背景：某客戶對傳感器模塊進行低功耗測試，需要集成自動測試系統。傳感器模塊上電后，間隔90S藍牙芯片控制天線發出信號，每周期內平均電流小于3uA為合格品。

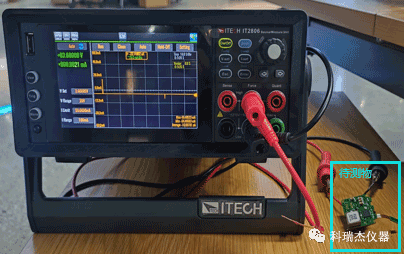

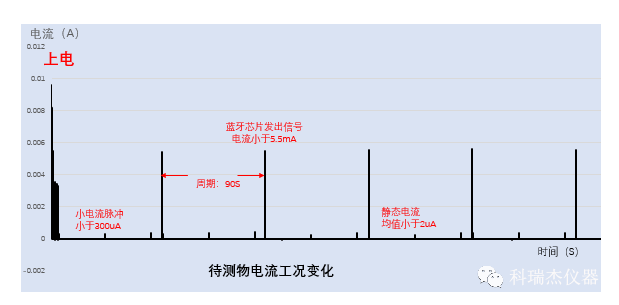

客戶要求：供電電源具有nA級以上的精度，動態響應速度快，支持1kHz以上數據回讀。下圖左為客戶測試場景，下圖右為IT2805源表以1kHz采樣率、10uS采樣深度采集數據所繪制的的待測物電流工況圖。

IT2800系列高精密源測量單元的Record view功能在進行數據記錄的同時，可直接顯示電壓、電流等參數的波形變化，給出該時段內數據的最大值、最小值、平均值等參數。ITECH提供相對應的編程手冊，便于客戶進行系統集成、二次開發。此外，配套的PV2800免費上位機控制軟件，可捕獲高速運行過程中電壓、電流數據，并把這些數據繪制成容易觀察的曲線，更利于研發與測試人員操作。下圖為IT2800的掃描和量測界面。

ITECH艾德克斯IT2800系列是外觀緊湊、經濟高效的臺式圖形化源測量單元集6種設備功能于一體，綜合了四象限電壓源，電流源，6.5位數字萬用表、脈沖發生器、電池模擬器以及電子負載功能，是半導體功率器件IV特性測試的理想選擇。全系列覆蓋了10fA到10A的電流范圍以及100nV到1000V的電壓范圍。除了直流工作模式之外，IT2800系列SMU還能夠進行脈沖測量，以防止器件自身發熱導致測量結果出現誤差。5寸觸摸顯示屏，使源表具有出色的圖形用戶界面以及各種顯示模式，幫助工程師顯著提高測試效率。廣泛應用于分立半導體器件、功率芯片、無源器件、光電器件、微功耗量測以及材料研究等領域。
