某知名品牌電動汽車，車輛加速至100km/h左右時，存在明顯的嘯叫聲，嘯叫聲是NVH問題的一種類型，影響車輛乘坐的舒適性，車速高于110km/h時嘯叫聲消失，根據經驗判斷是電驅的軟件控制問題。（NVH是噪聲Noise、振動Vibration、聲振粗糙度Harshness）
01 制定測試方案
測試電機控制的信號，根據電機控制器的電氣原理圖，制定測試方案，計劃測試以下的信息：
1）測試電壓：總電壓、U相電壓、V相電壓
2）測試電流：U相電流

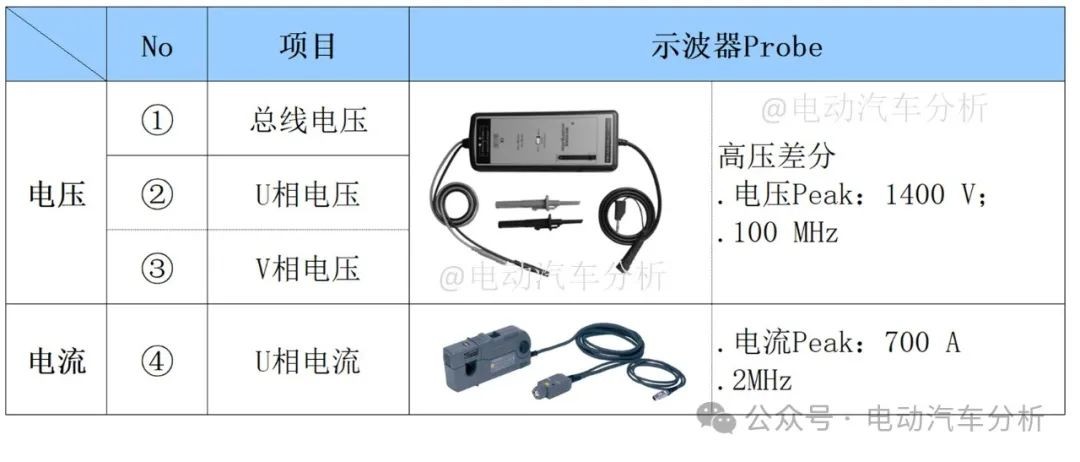

選擇測試儀器，由于測試的電壓最大達到480V，需采用差分探頭。根據電壓和電流的參數，選擇合適的高壓差分探頭和電流探頭：

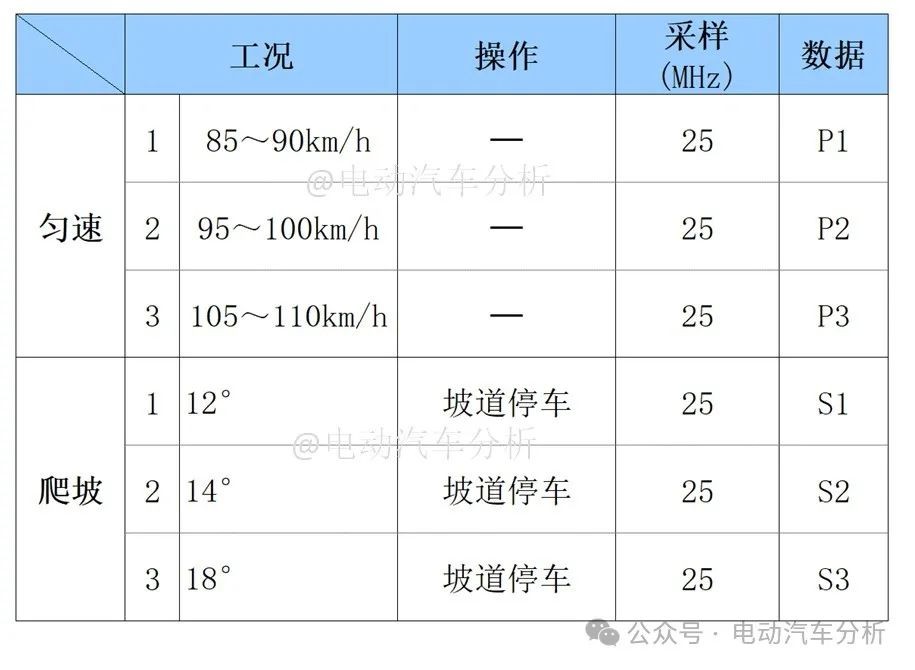

制定測試工況：制定加速、再生制動、勻速、爬坡的測試工況，包含有急加速、滑行、再生制動的駕駛操作，全面覆蓋車輛的使用場景。
根據測試方案，進行電壓、電流測試的接線：
1）測試電壓：

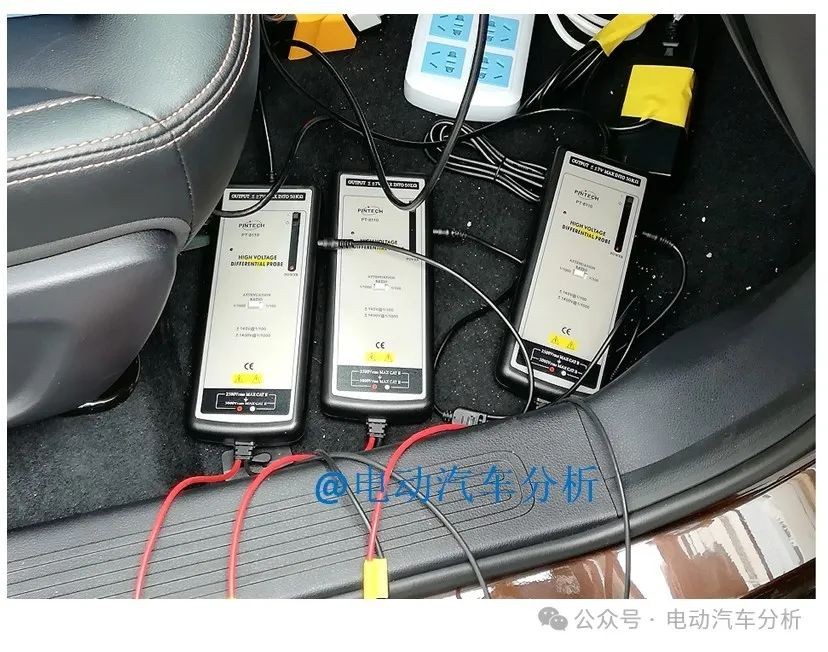

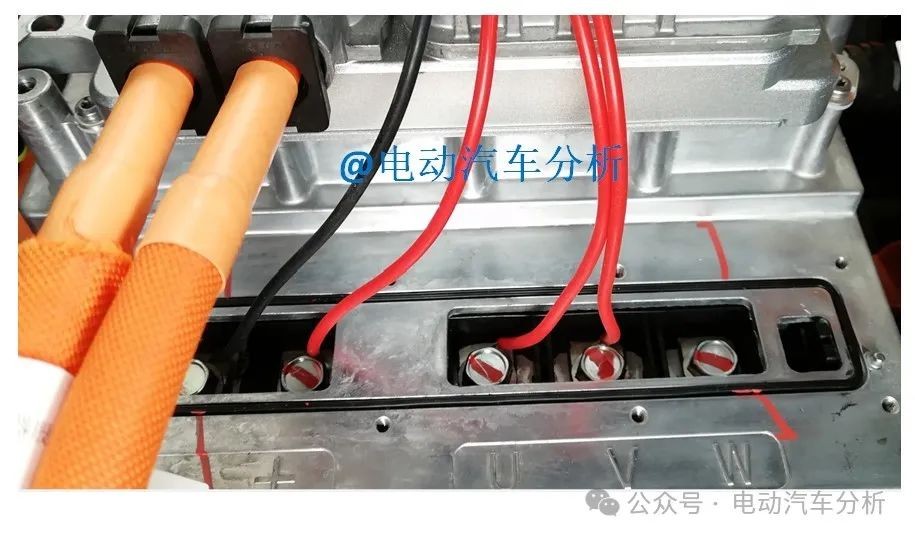

測試線接電機控制器的電池輸入端，以及U相、V相兩端，接線另一端接電壓差分探頭。
※高電壓測試的接線，車輛需確保下電；（非專業人員勿效仿）
2）測試電流：

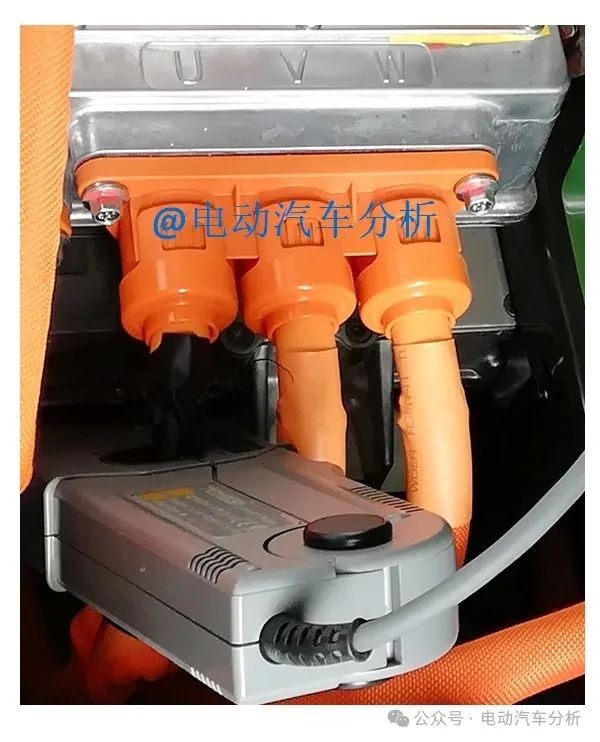

由于高壓線束是帶網狀屏蔽層，需先剝離屏蔽層，再套上電流探
測試的三路電壓信號、一路電流信號，接入示波器，例如, 可以用橫河DL850V
橫河YOKOGAWA示波器很好用。
03 實車測試

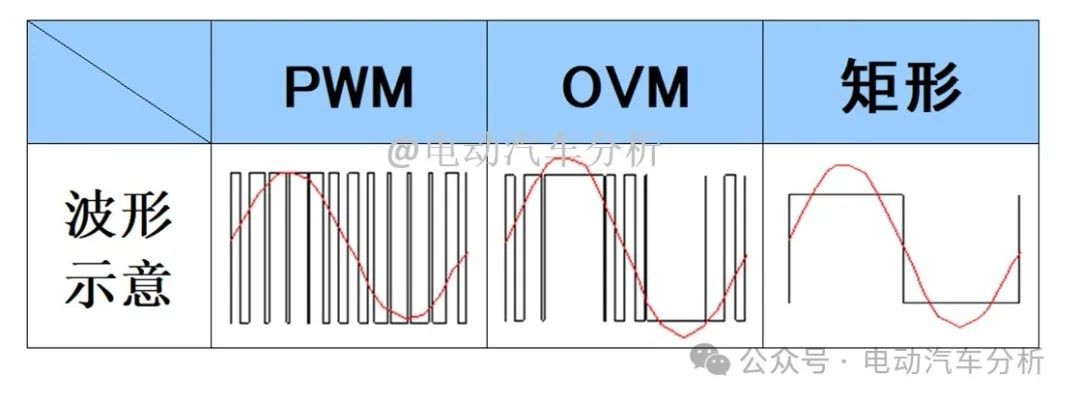

根據經驗，預測電機控制器MCU可能采用的控制方法：
1）PWM正弦波調制控制
2）OVM超調波調制控制
3）矩形波調制控制

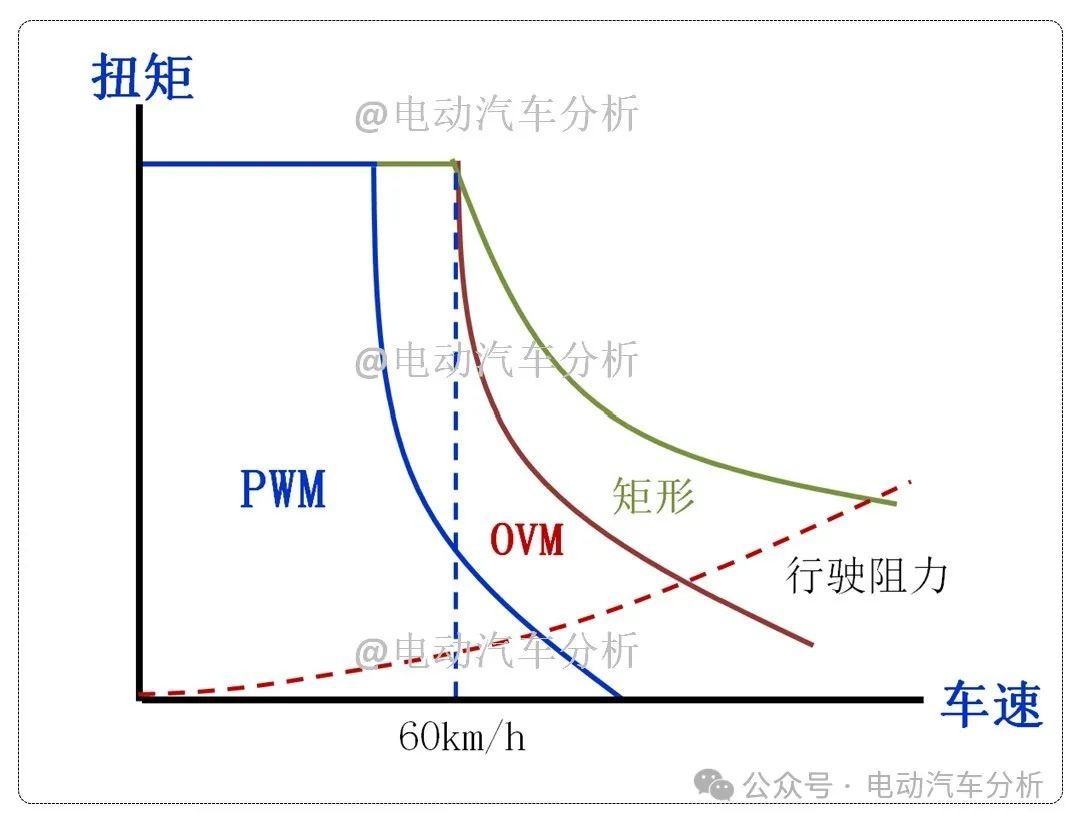

各調制控制的使用范圍，如下圖所示，低速時采用PWM正弦波調制，中速時采用OVM超調波調制，高速時采用矩形波調制控制。

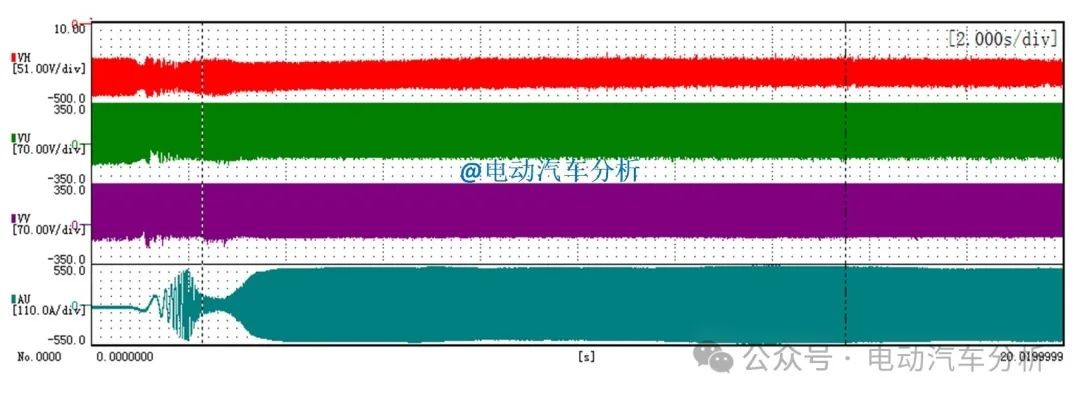

根據測試方案，分別按加速、再生制動、勻速、爬坡的測試工況，用示波器記錄測試的波形，例如，起步加速至150km/h波形如下圖：
04 分析測試波形

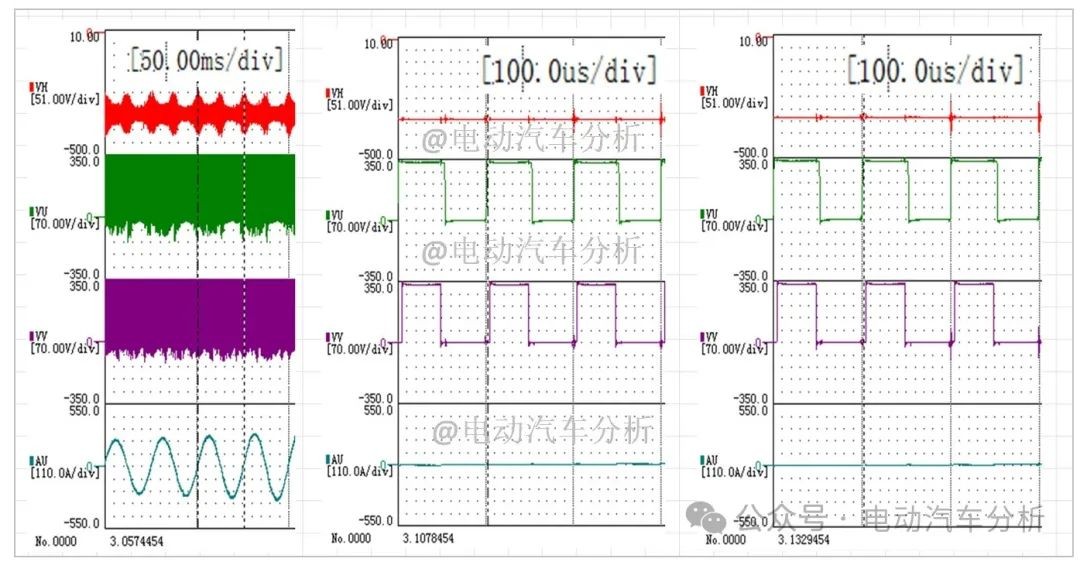

放大示波器各測試點的波形，進行測試信號的分析，如下圖，可以知道控制采用的載波周期為200us，根據公式f=1/T，可知載波頻率為5kHz。
分析車速90km/h附近時的控制信號，采用的是PWM正弦波調制。

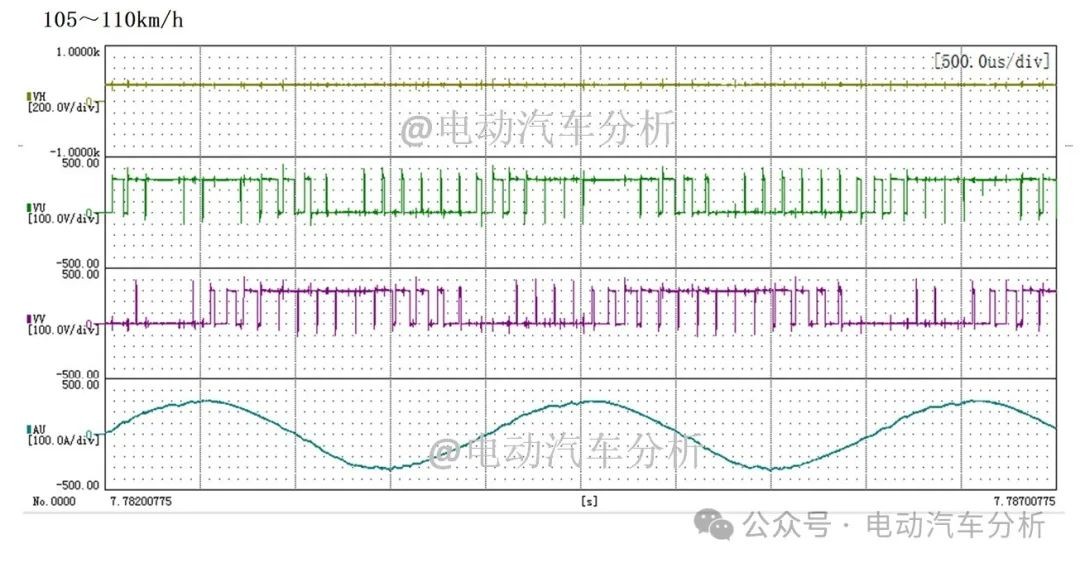

再分析車速105km/h附近的控制信號，從波形看采用的是OVM超調波調制。
總結：通過以上的測試分析，可以判斷車速100km/h時出現的嘯叫聲，是電機控制軟件的調制波形變換的設計問題。
