在全球推動碳中和的大背景下，電機效率的提升顯得尤為重要。作為高效電機的典型代表，永磁同步電機，以其高效、簡潔的特點正逐漸成為行業新寵。而矢量控制，作為其核心控制技術，更是備受關注。本文將深入探討矢量控制及其在實踐中的高效測試方法。

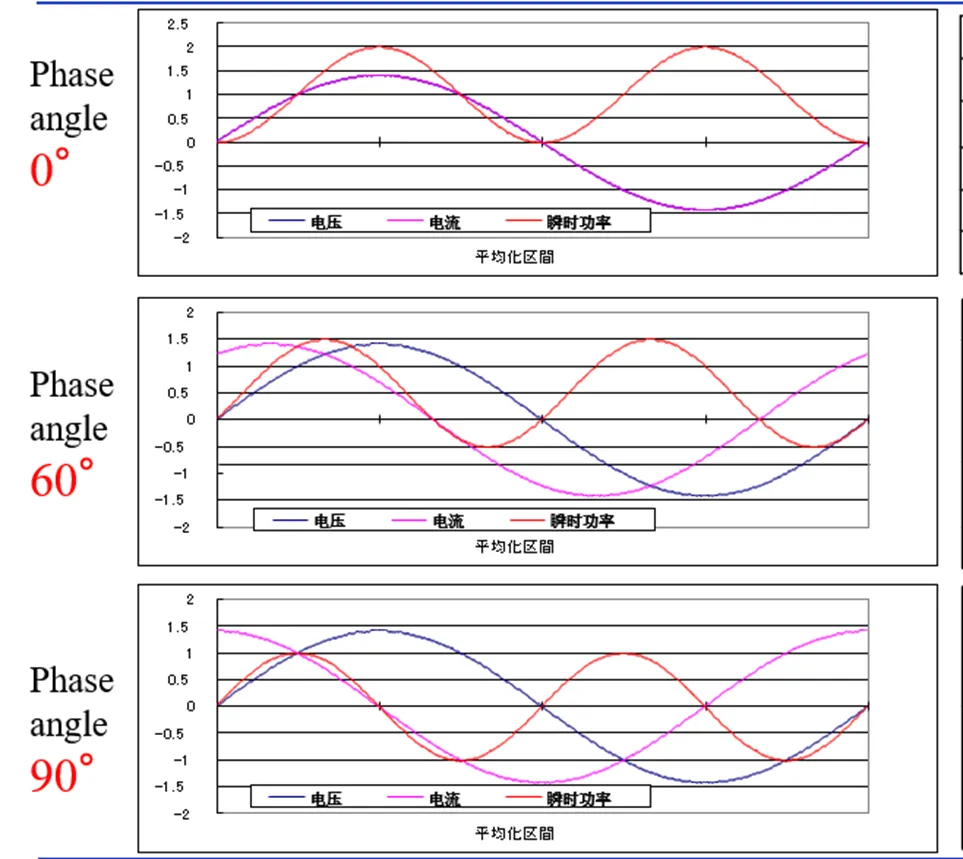

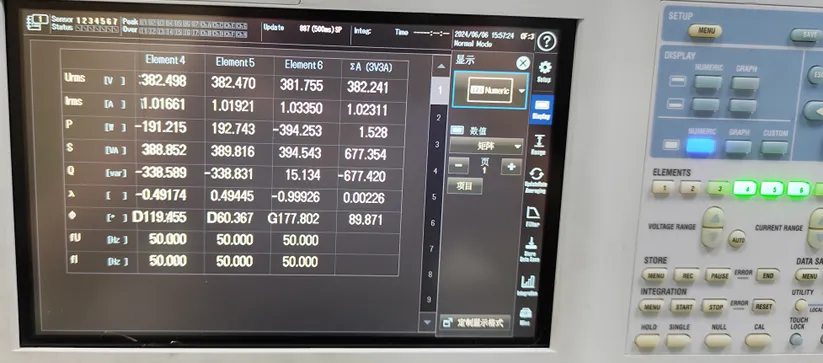

如圖一所示，低功率因數的出現不僅意味著在測試過程中電流與電壓間存在較大的相位差，更為功率計算帶來了諸多挑戰。例如，不同的負載特性在低功率因數條件下表現出多樣復雜的態勢，使得準確測量變得尤為困難。 如今的實測環節中不少設備的低功率因數已十分接近于90°，例如空載變壓器、電抗器、空載電機、大功率設備待機功耗等。其中空載試驗就極具典型性。對于這種電流較小、適合電流直接串聯或者通過高精度霍爾傳感器接入功率分析儀的測試而言，雖然低功率因數的出現直接拉高了測試的門檻，卻也從側面保障了測試的精度。因此在這種情況下具備更廣泛適應性和更高分辨率的測試設備也就順勢成為了測量低功率參數的破局利器。 圖一：不同相位角下測量參數的對比圖 橫河功率分析儀WT5000在低功率因數測試方面表現出色。作為一款高性能旗艦產品，橫河WT5000不僅能精準捕捉到測量誤差的細微變化，還能在此基礎上升級出兩種指令算法，讓用戶輕松擺脫測試過程中的繁瑣步驟，輕松獲取誤差數值。 借助WT5000，用戶可通過運算公式精確計算誤差值。 當0<λ<1時，誤差值的計算方式為：±功率讀數×{(功率讀數誤差%)+(功率量程誤差%)(功率量程/顯示的視在功率值)+[tanφ×(λ=0時的影響%)]} ，其中φ為電壓和電流間的相位角。 圖二：相位角在89.8°時WT5000測試的有功功率誤差值 為簡化計算過程，WT500還提供了更為簡易的算法。當電流S≥0.5A時，直接將S乘以0.02%，便可輕松獲取誤差數值，大大提高了測試效率。 為驗證這一算法的準確性，我們不妨結合圖二的測試情況將相位角設定為89.87°，有功功率為1.528W，以這個較為極端的測試實驗對比兩種誤差計算方式的結果。 首先我們可以通過WT5000的公式計算出其有功功率的測量誤差：1.528×{0.01%+0.02%×600×1/677.35+tan（89.87）×0.02%}≈0.1355W；再采用公式S×0.02%的方式得出677.354×0.02%≈0.13547W。通過對比可知兩者的結果是近似的。因此在實際測試中，您可放心采用橫河為您提供的簡便算法準確評估測試數據，高效評價產品性能。 橫河功率分析儀WT5000以其卓越的測量精度和創新的算法模式，為低功率因數的測量提供了有力支持。
