示波器是電子工程師必備儀器，不分領域和行業。如何選購適合自己工作的示波器變的迫切而關鍵。本文以示波器參數指標為方向科普示波器選型策略。
示波器是獲得信號，調試電路或檢查信號質量的窗口。幾乎用于每個設計實驗室、教育實驗室、服務中心和制造車間中。不管您每月購買一臺新示波器，還是每五年購買一臺新示波器，都可以讓您迅速了解多個關鍵因素，確定示波器是否適合您手邊的工作。
數字存儲示波器是設計、制造或維修電子設備的任何人使用的基礎工具。數字存儲示波器采集和存儲波形。波形顯示信號的電壓和頻率，而不管信號是否失真，不管信號之間的定時，也不管信號中有多少噪聲，等等。

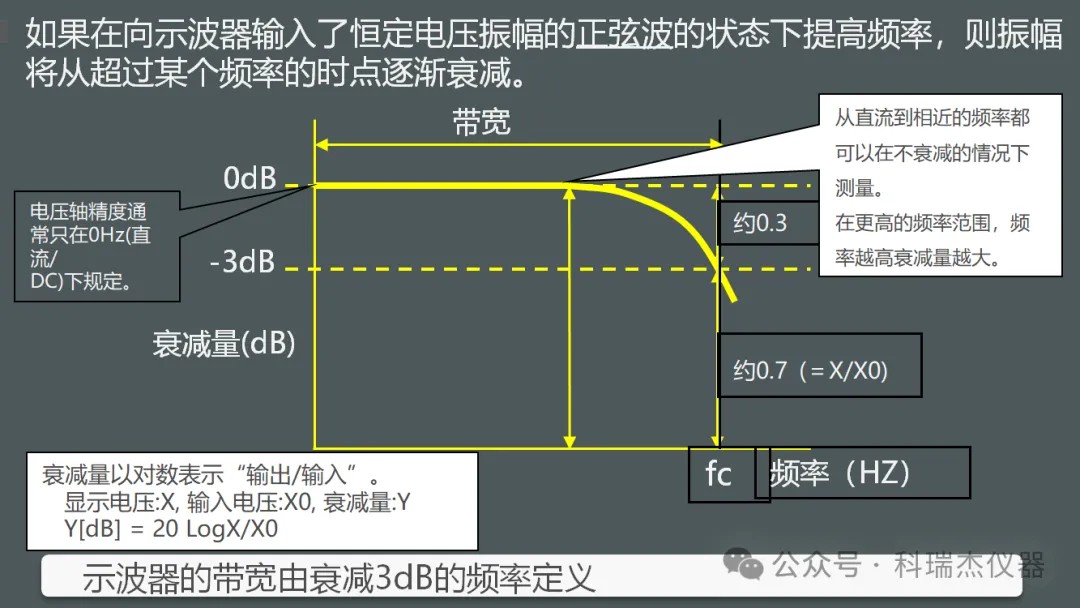

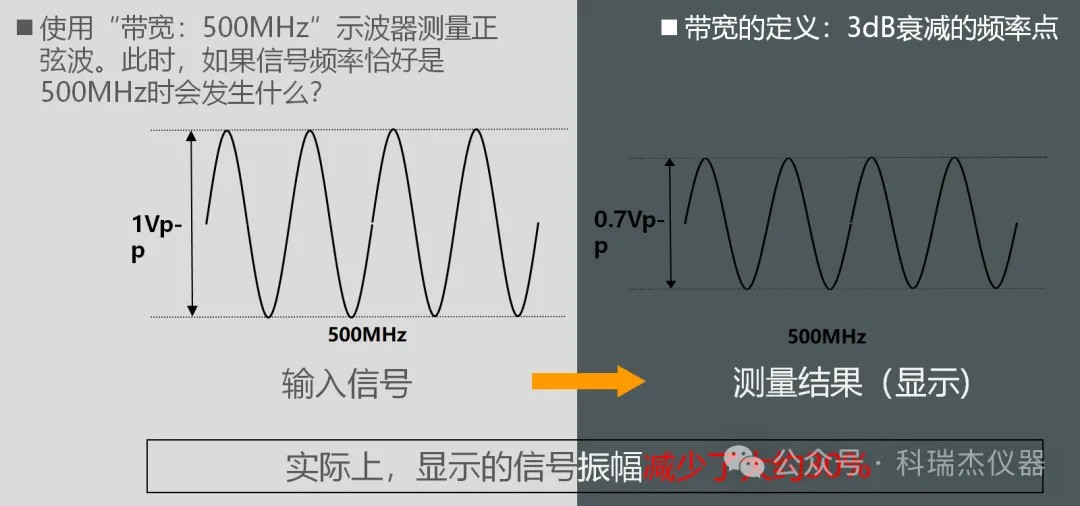

帶寬”（Bandwidth）表示可以測量和顯示輸入信號中包含的高頻分量的程度，是判斷示波器性能的最重要項目之一。（包括模擬/數字）
表示頻帶越寬（高）越可以更加準確地顯示快速變化的電壓波形。（與100MMz頻帶的機型相比，500MHz頻帶機型的性能更高）。
作為一般參考標準，需要輸入信號重復頻率5倍以上的頻帶。（實際上取決于輸入信號的狀態。）

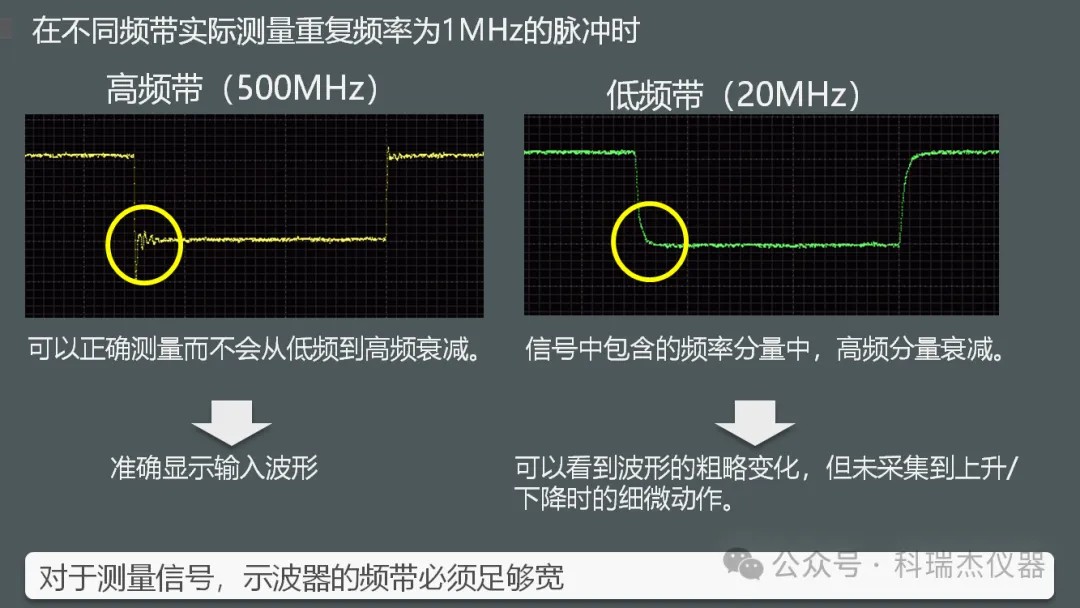

頻帶差異對波形的影響

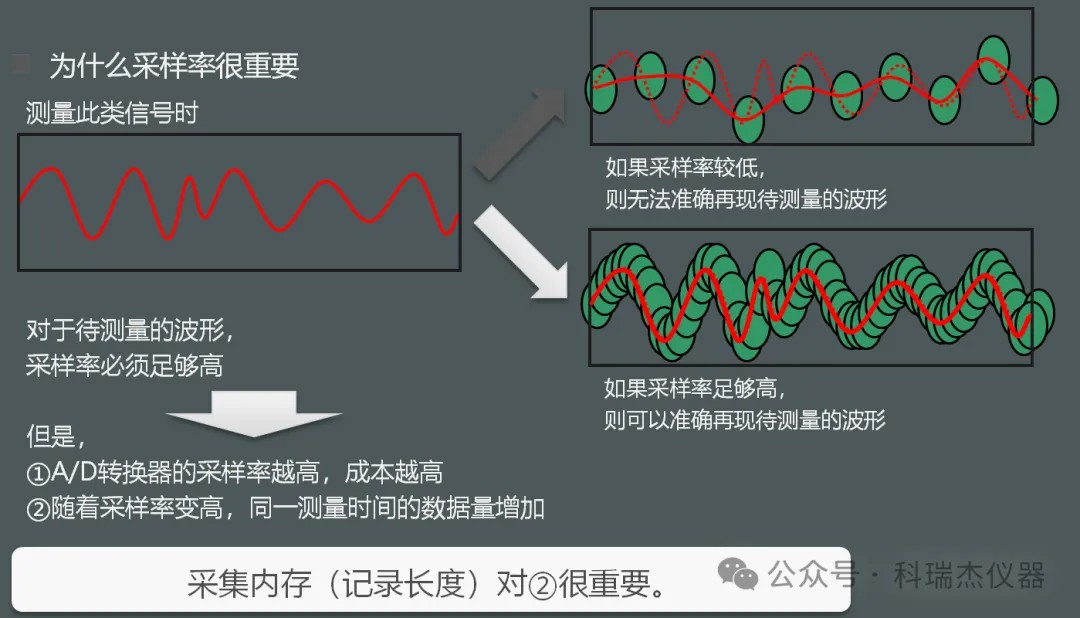

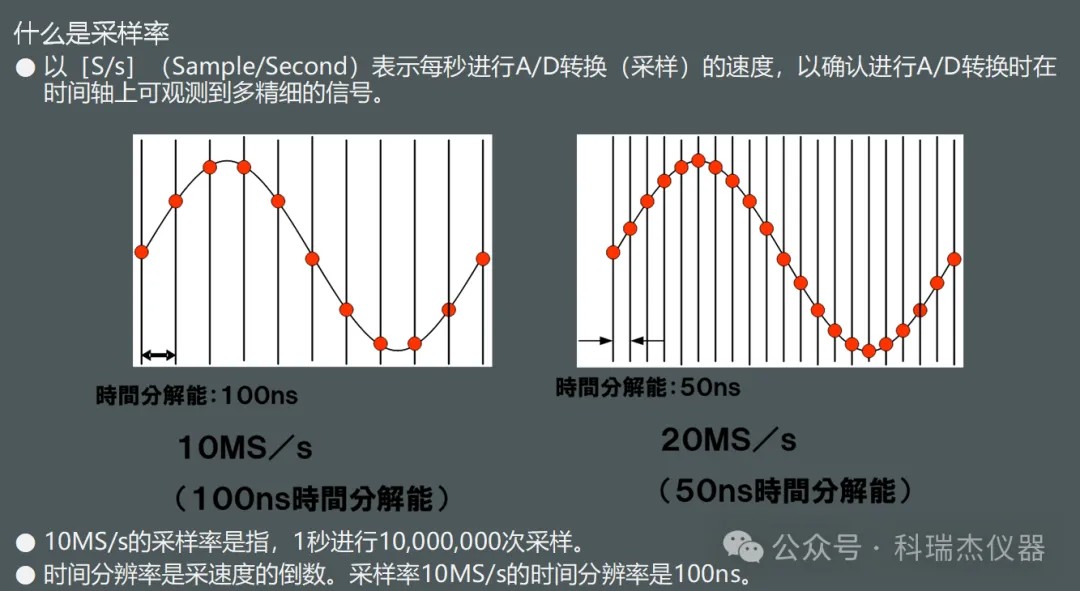

示波器的采樣率與攝像機的幀速率類似，決定著示波器可以捕獲多少波形細節。
我們再次推薦“五倍法則”：使用的采樣率至少是電路最高頻率成分的 5 倍。
記錄長度（存儲長度）是指可以存儲的波形數據的數量，可以在一定的上限（最大記錄長度）范圍內更改。（單位是點或字）
存儲深度是示波器在一次采集中可以數字化和存儲的樣點數量。示波器的內存越深，以全部取樣速率可以捕獲的時間越多。所需的內存深度取決于希望查看顯示器的數量以及希望保持的取樣速率。如果要在不同樣點間以較高分辨率查看更長的時期，就需要使用深內存：存儲深度=取樣速率×顯示時間。確定存儲深度后，同樣重要的是必須考察在使用最深的內存設置時示波器的操作方式。

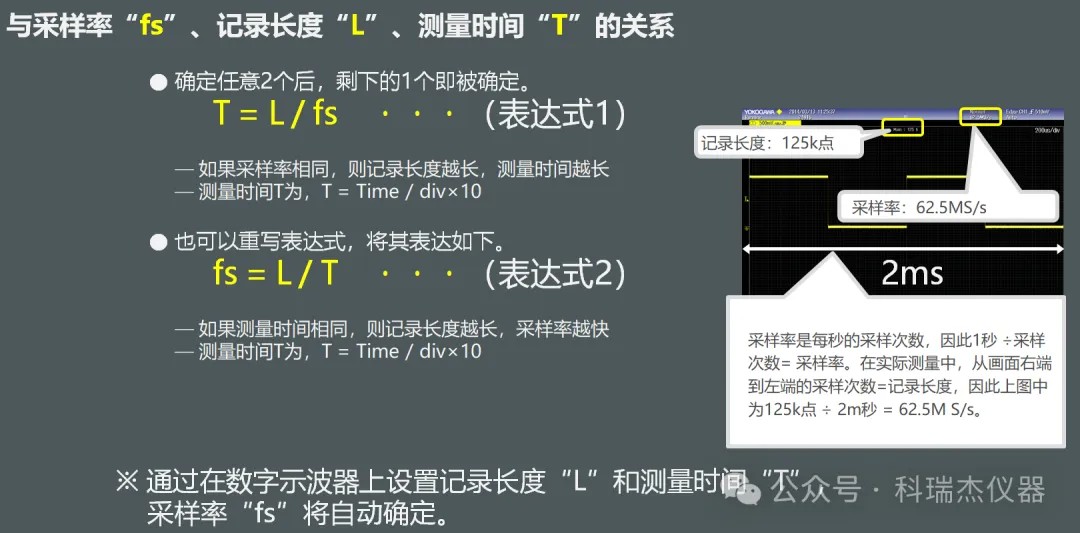

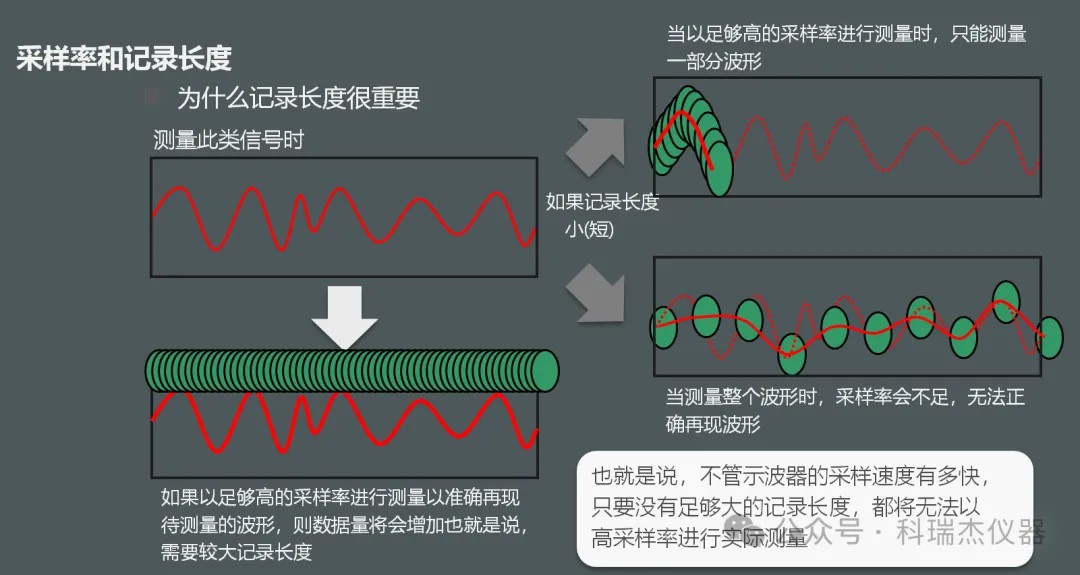

同時采樣率和記錄長度又息息相關。
