適合電路評估/軟件調試的基本功能

8個模擬通道 + 32位邏輯由僅需一臺主機即可測量。

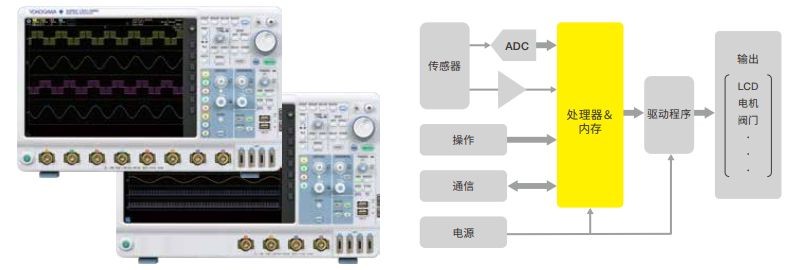

單臺DLM5000有8個模擬通道和32位邏輯，這通常需要兩臺以上的混合信號示波器。通過觀察模擬通道的傳感器信號和放大器的輸入和輸出，結合邏輯通道上的串行/并行總線信號，單臺主機足以進行嵌入式系統調試。 4通道機型已被新添加到系列陣容中。

12.1英寸大屏幕提供舒適的調試環境

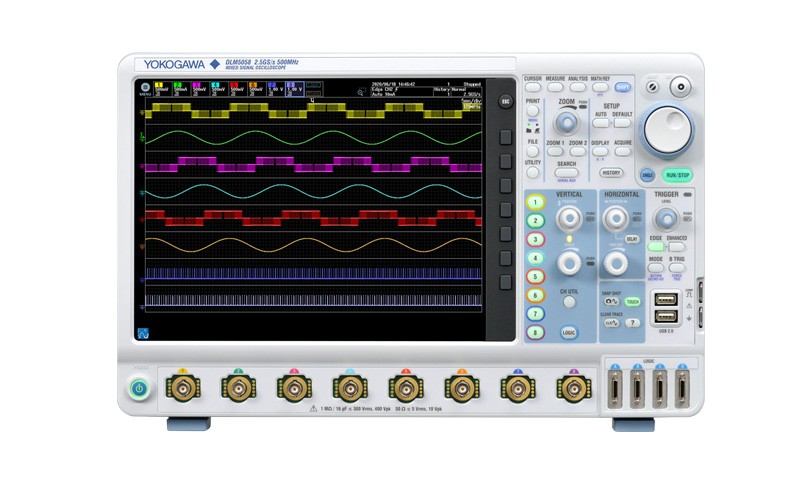

配備12.1英寸大觸摸屏。

大屏幕適用于詳細觀察模擬信號，同時顯示調試信息，如參數、縮放屏幕、 XY顯示和FFT分析結果等信息。

攜帶方便且測量迅速

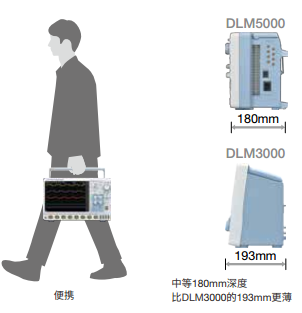

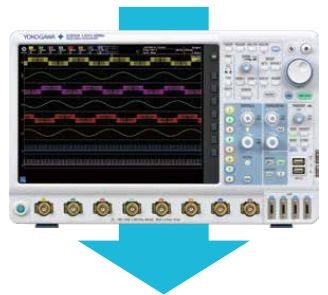

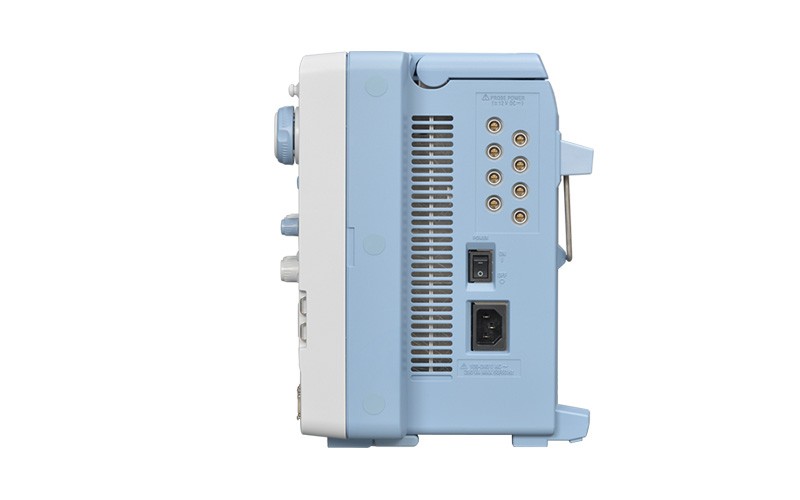

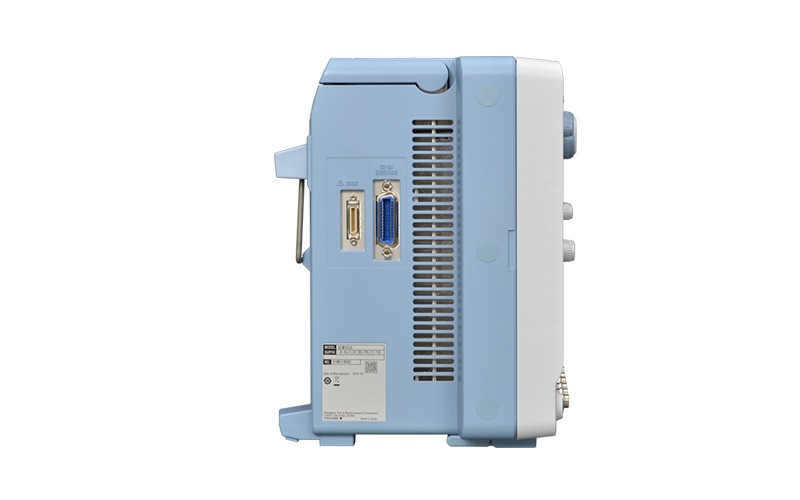

雖然DLM5000是一款具有多通道輸入的大屏幕機型，但它采用了便攜、輕薄的設計。儀器在18秒內即可從OFF啟動到波形顯示?？梢粤⒓撮_始測量工作。

高達2.5GS/s(8通道同時啟用)

最大500M點長內存

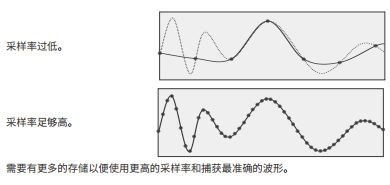

嵌入式系統的評估需要使用軟件命令驗證其在相對較長的時間內的運行情況，并同時查看如時鐘噪聲等高速信號的波形。

DLM5000具有的長內存，單觸發模式可捕捉50M采樣點/重復觸發模式捕捉12.5M點的波形。可以觀察到幾乎沒有遺漏的波形。

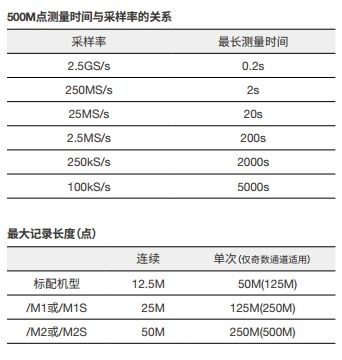

如果配置了500Mpoints內存(選件)，即使采樣率為2.5GS/s，也可以捕獲0.2秒的波形。

兩臺同步聯機功能“DLMsync”，響應更多通道的需求(需求：即將推出)

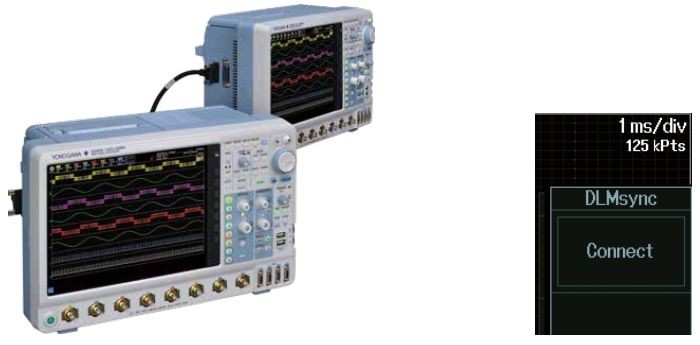

用專用電纜連接兩臺DLM5000，可以同步測量多達16路模擬通道。捕獲的波形顯示在每臺主機上。觸發同時動作，且公共設置項目(如內存長度、采樣率、采集設置和水平軸刻度設置)相關聯，因此它們可以像單臺16通道示波器一樣使用。也可以連接4通道機型，因此也可以實現“8 + 4 = 12通道”或“4 + 4 = 8通道”。

后期回放，不錯過任何異常波形

歷史記錄功能 自動保存先前捕獲的波形

使用DLM5000系列，可將多達100000個先前捕獲的波形保存在采集內存中。使用“歷史”功能，可以在屏幕中顯示先前捕獲的一個或所有波形(歷史波形)。

還可以對歷史波形執行光標測量、運算和其他操作。通過使用“歷史”功能，可采集到由于波形不確定而難以設置觸發條件的偶發異常信號，并對其進行分析。

歷史搜索功能

可以使用多種強大的搜索方法，搜索多達100000個滿足要求的事件波形。

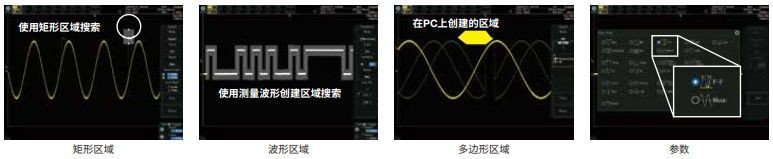

提供直觀且簡單的波形搜索功能。例如，可以指定一個矩形區域來捕捉屏幕上波形的一部分，一個覆蓋整個測量波形的區域，或者一個多邊形區域。如果已知某個感興趣的值，例如電壓或脈寬的異常值，則可以使用波形參數搜索歷史波形。

縮放和搜索功能

在長內存中捕獲的多通道波形需要進行垂直和水平放大，以進行詳細查看。 DLM5000配有專用縮放鍵和旋鈕，可快速放大想查看的 部分。還可以使用觸摸屏指定要放大的區域。

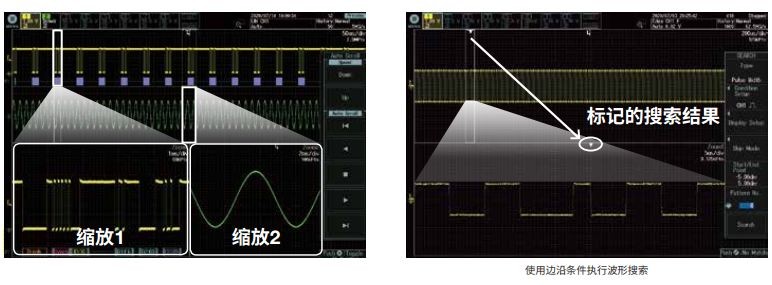

同時縮放兩個位置

可以同時顯示具有不同時間軸刻度的兩個縮放波形。此外，使用自動滾動功能，在波形上自動掃描縮放窗口。

能夠同時放大兩個有間距的位置，例如某個事件的“原因”和“結果”，或者以不同的縮放系數顯示，這對于軟件調試非常有用。

縮放搜索功能

使用多個搜索條件自動查找并放大特征波形，以便進行深入檢 查。已找到的波形位置標記在屏幕中(顯示當前位置)。

波形搜索條件

邊沿、邊沿(合格)、狀態/碼型、脈寬、狀態寬度、串行總線(僅 限于安裝串行總線分析選件的機型)

觸摸屏

通過使用觸摸屏移動波形位置、改變刻度、移動光標等，可以在眼睛不離開波形的情況下操作儀器。

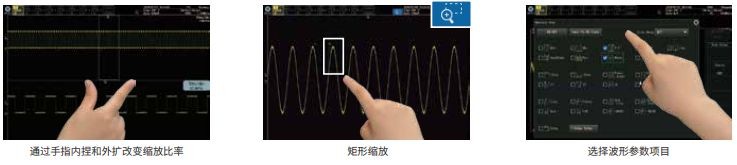

如果想放大波形的某一部分，可使用矩形縮放功能輕松縮放，方法是用手指在屏幕上對角滑動來指定區域。

若要選擇對話框中的項目，可以直接觸碰點選這些項目，免除了使用選擇鍵的麻煩。

多種觸發選擇 — 觸發功能可捕捉組合的模擬/數字復合波形 —

DLM5000系列提供多種易于設置、組合了模擬和邏輯輸入的觸發，例如邊沿觸發、增強觸發和B觸發。通過使用數字觸發系統，可最大程度的降低誤觸發的可能。

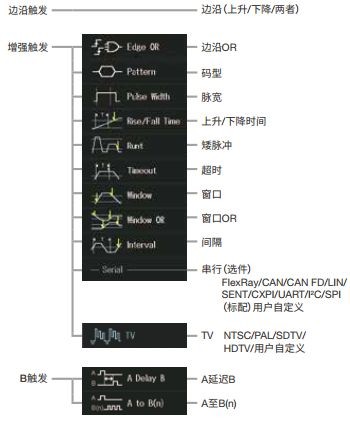

觸發類型

濾波器功能

帶有效降噪功能的實時濾波器支持多種頻率 — 8kHz ~ 200MHz —

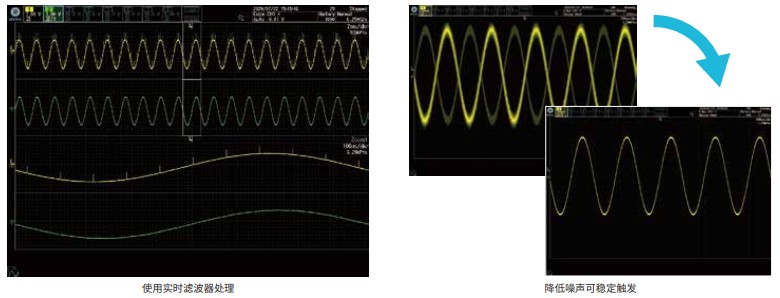

每個通道有14個低通濾波器，截止頻率范圍為8kHz ~ 200MHz。波形在存儲到內存之前進行濾波。實時濾波器能夠幫助穩定觸發疊加噪聲的信號。

邏輯信號測量和分析

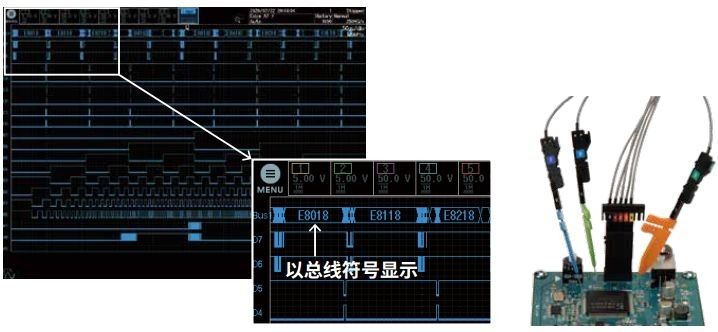

標準機型配置了靈活的MSO輸入。這使得DLM5000可以轉換為8個模擬和16個數字輸入MSO。使用/L32選件，最多可測量32個邏輯信號。同時還提供了總線/狀態顯示和可選的DA計算功能，這對于評估AD/DA轉換器非常有用。

提高測試效率的功能設計

測量功能和統計

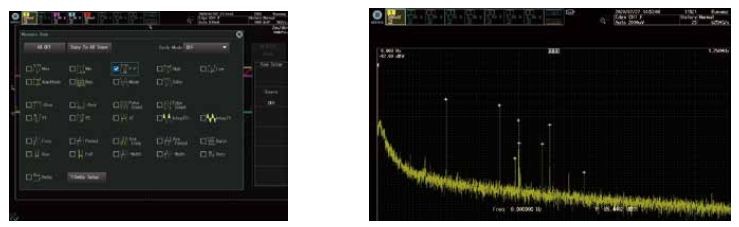

包含29個波形參數測量。

最多支持30個同步自動測量。還可連續、逐周期或使用歷史存 儲功能來測量統計值。此外，逐周期參數測量還可以計算已捕 獲波形的波動。

FFT分析

可以同時執行多達4個FFT分析。除了CH1 - CH8上的實際波形 之外，還可以對運算波形執行FFT。峰值檢測功能會自動檢測 雜散頻率，是搜索噪聲源(如時鐘和電源開關噪聲)的有用功 能。

波形參數的統計計算

對于重復波形，內存中會捕獲大量的周期性波形。 DLM5000可以對重復波形的參數進行統計分析?？梢赃M(jìn)行抖動測量和電平波動分析。

快照

通過按屏幕右下角的“攝像頭”鍵，可以保留屏幕中當前顯示波形的白色曲線?？梢苑磸?fù)按該鍵，便捷地多次保留曲線以進行多個波形的比較。

已存文件的縮略圖

顯示已保存波形、波形圖像和“波形區域”文件的縮略圖，以便進行瀏覽，復制或刪除。全尺寸視圖可顯示更多細節。

觸發時動作， GO/NO-GO

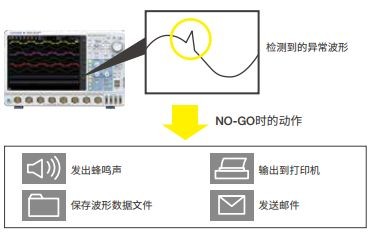

GO/NO-GO自動判定觸發條件、波形、測量參數和其他條件的通過或失敗?！皠幼鳌弊詣邮狗澍Q器發出蜂鳴聲、執行文件保存或郵件通知。可以保存發生異常的波形，稍后再對該異常情況進行確認和分析。

豐富的接口和軟件

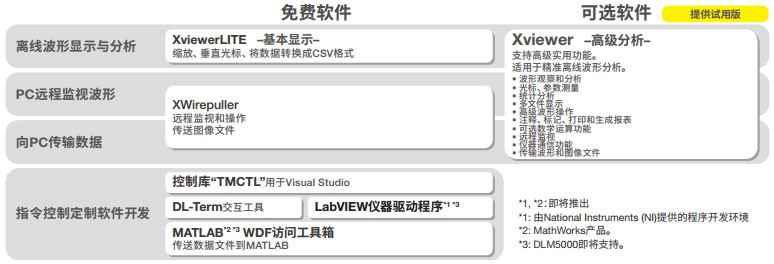

用戶自定義運算選件 (/G02)

可以使用一套運算符，如三角和對數運算符、積分和微分、脈寬運算符、相位測量和數模轉換等任意創建方程式。

用PC提高工作效率

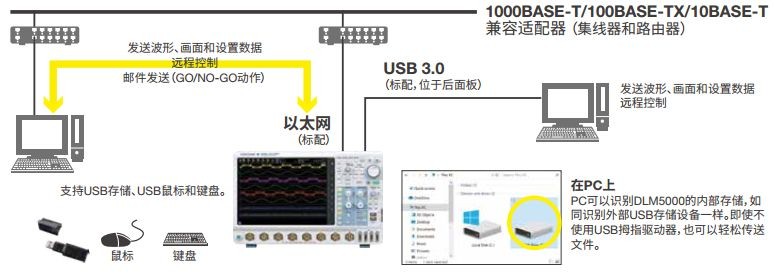

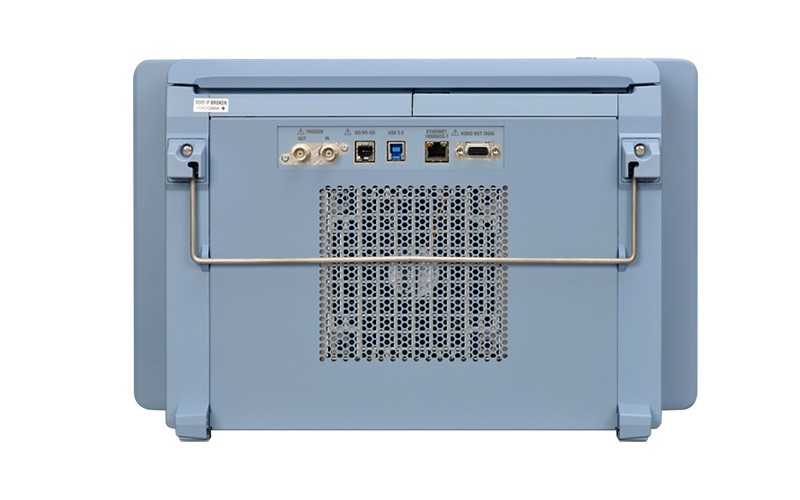

千兆以太網和USB 3.0*1作為標配通信接口

DLM5000的長記憶對于抑制捕捉波形(如歷史功能)失敗很有效，但將數據傳輸?shù)絇C需要時間。

使用標準配置的千兆以太網和USB 3.0， DLM5000在數據保存到內存和數據傳輸?shù)絇C上的速度大約快10倍。 *2

即使使用大型數據集，也能快速獲取結果。

*1: 僅USB功能。USB主機功能使用USB 2.0通信。

*2: 當安裝/C8選件(SSD)用于內部存儲，并且使用USB 3.0大容量存儲連接進行傳輸時。 與上一代機型(DLM4000)相比。

專門構建的操作系統穩定且可靠

軟件控制

多通道測量應用

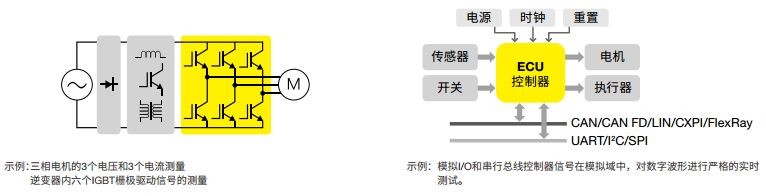

電機控制和逆變器電路開發 4通道示波器的限制

4 無法通過四通道示波器測量整個系統；真正的困難是通道示波器的限制 測量逆變器內部IGBT門極信號之間的時序。
電機驅動器IC的三相和IO之間的電壓和電流測量對于四通道示波器來說是一個過于具有挑戰性的測試。真正實用的解決方案是八通道MSO。

電子控制單元和機電一體化測試 4通道MSO的限制

四通道 通道MSO MSO混合信號示波器的附加邏輯輸入提供了足 的限制 夠的通道，但這種方法存在盲點。僅使用邏輯輸入的數字波形分析無法顯示異常情況，如電壓漂移、噪聲、失真或振鈴，也無法測量上升-下降時間。 ECU測試需要對所有的數字波形進行嚴格的檢查，而模擬輸入通道是這項工作的最佳工具。

8ch

高效可靠的高性能電機的關鍵是現代逆變器的設計，即“智能功率模塊”。多通道、高速波形測量是絕對必要的。四個通道根本不夠。 DLM5000配有 八個真實的模擬輸入，為當今的工程師提供了一個方便而全面的測量系統。

必須測量電子控制單元（ECU）周圍的大量I/O模擬、數字和串行總線波形。 DLM5000提供了充足的通道計數和體系結構，可在同時執行協議分析（如 UART、 I2C、 SPI、 CAN、 CAN FD、 LIN、 CXPI和FlexRay）的同時監控8個模擬通道和最多32位邏輯輸入。當四個通道不夠時， DLM5000可以加快研發進程。
