光標功能入口

1. 快捷鍵啟動

? 點擊前面板右側【CURSOR】實體按鍵直接進入光標設置界面

? 或通過觸摸屏頂部工具欄選擇【Measure】→【Cursor】

2. 模式選擇

? 追蹤模式（Trace）：手動定位光標點

? 測量模式（Measure）：自動捕捉參數對應位置

? XY模式：支持二維坐標系光標聯動（需激活XY顯示模式）

二、基礎操作步驟

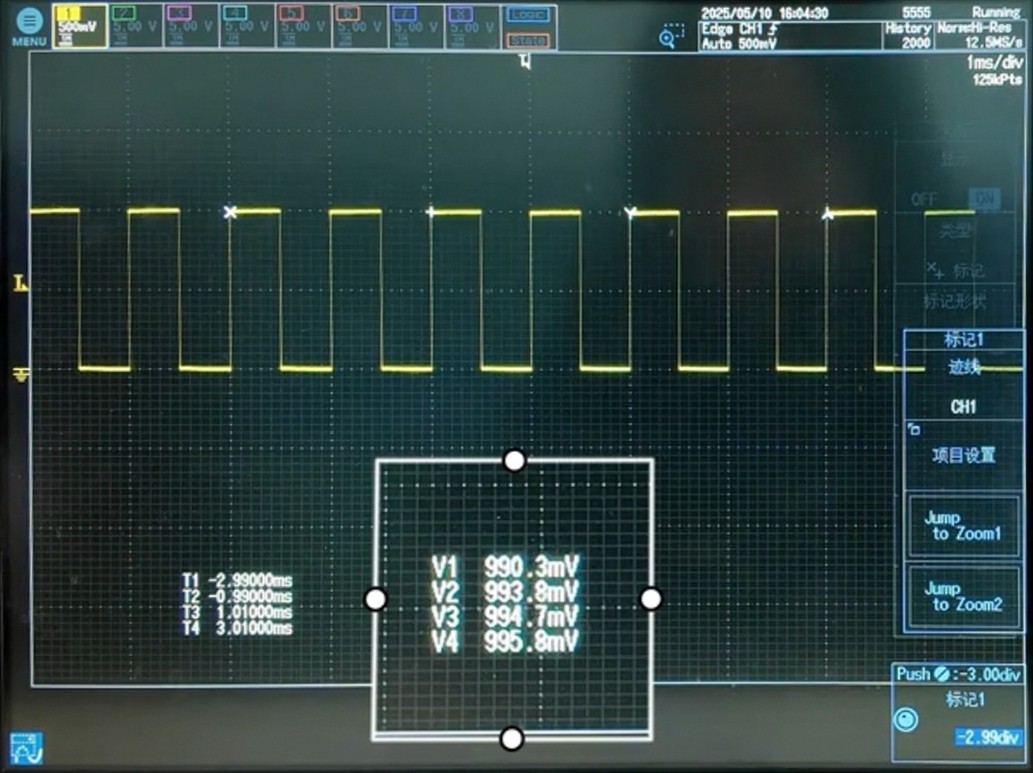

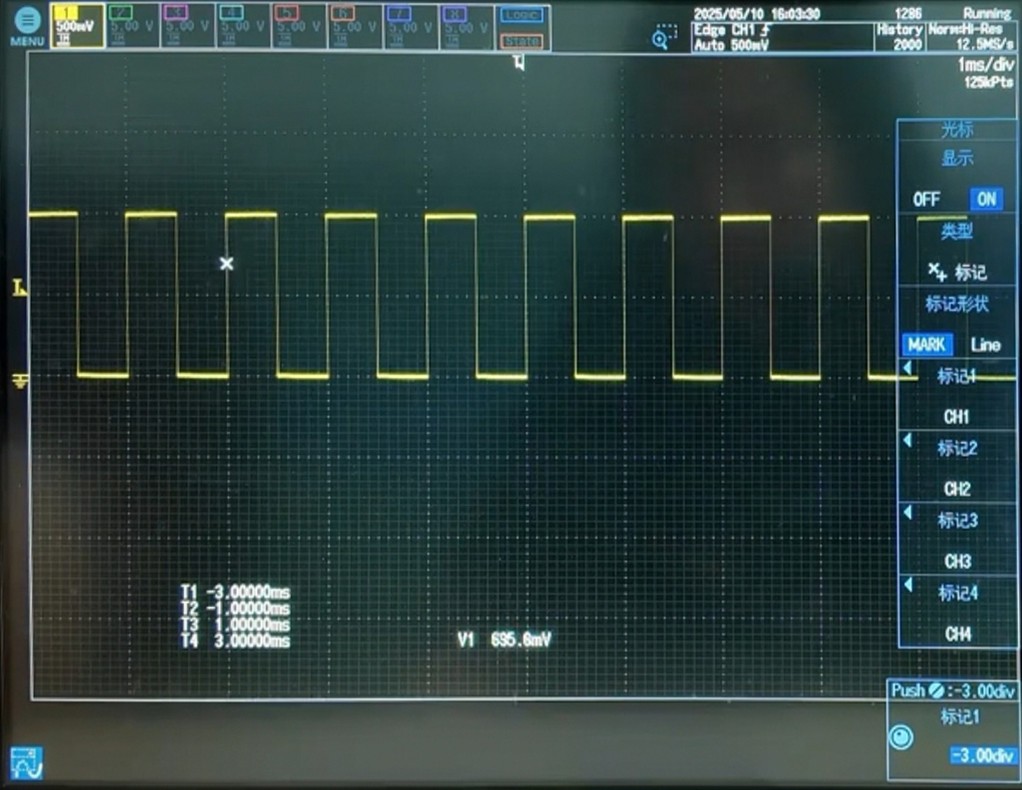

A、單光標操作

1.選擇光標類型：

垂直光標（V-Bar）：測量時間差/頻率

水平光標（H-Bar）：測量電壓差

十字光標（Cross）：同時測量時域和電壓值

2.調節方式：

物理旋鈕：旋轉【Universal】旋鈕粗調

觸摸拖動：在波形區域長按光標直接滑動

數字輸入：點擊光標值彈出數字鍵盤精確輸入

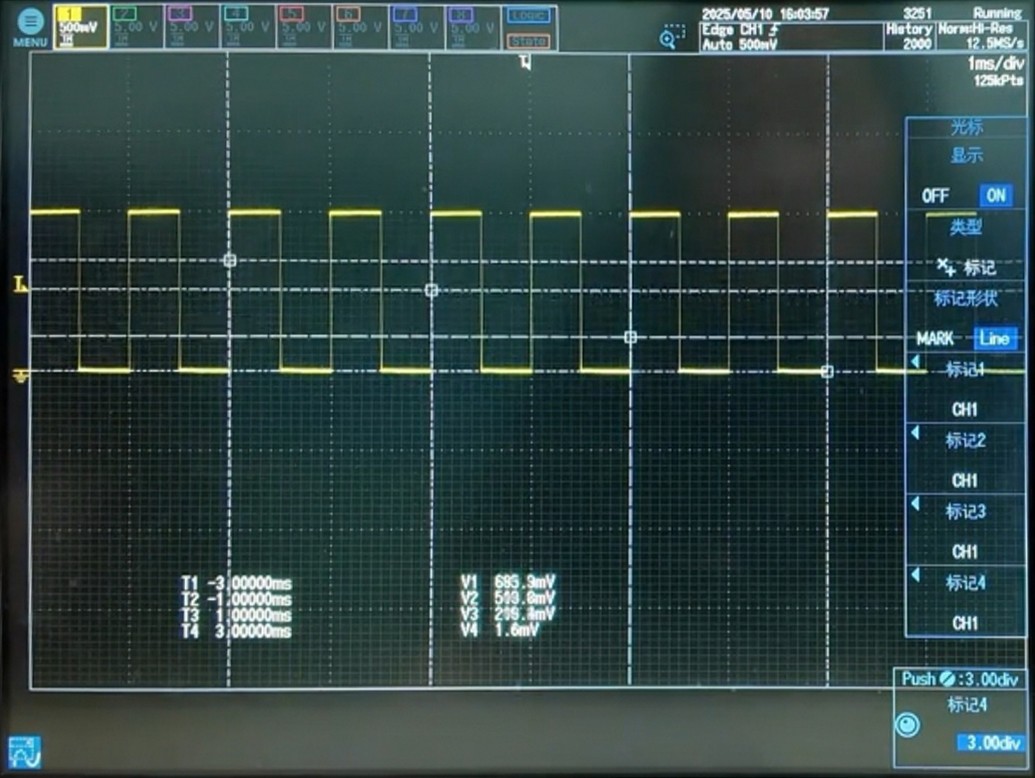

B、雙光標配對

1.開啟雙光標模式：

在【Cursor Config】中選擇"Pair"模式

自動生成差值讀數（ΔT/ΔV）

2.同步控制：

勾選【Link】選項可同步移動雙光標間距

按【Swap】鍵交換主/從光標控制權

三、高級功能設置

1.自動追蹤

啟用【Auto Track】后可自動吸附到：

上升沿/下降沿觸發點

峰值/谷值電壓點

用戶預設特征波形

2.耦合模式

垂直光標可綁定特定通道時基

水平光標支持按通道設置電壓參考

3.預設存儲

保存常用光標配置至【User Setup】庫（最多8組）

支持通過LAN遠程調用預設

四、典型應用場景

1.脈沖寬度測量

雙垂直光標鎖定脈沖起止邊沿，ΔT直接顯示脈寬

2.電源紋波分析

水平光標設置電壓容差帶，動態捕捉超限波形

五、注意事項

1.光標精度受限于

時基設置（>1ns/div時誤差<0.1%）

垂直分辨率（8-bit模式下最小步進1.56mV）

2.當光標無法移動時

檢查是否啟用【Hold】凍結功能

確認未與其他自動測量功能沖突

通過以上設置，可快速完成時域/電壓域的精確測量。建議搭配【Zoom】局部放大功能提升定位精度，復雜信號可啟用【Persist】余輝顯示輔助光標對齊。
