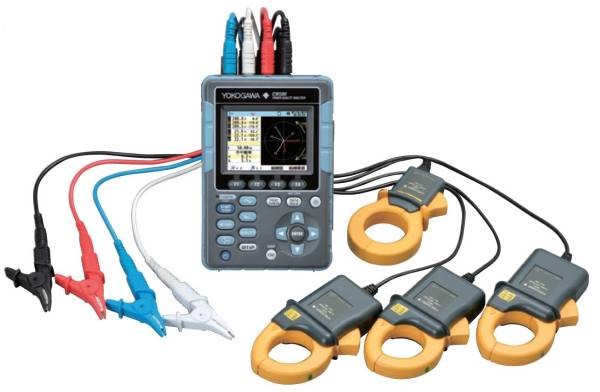

功率測量

接線方式和輸入通道: 3通道電壓、4通道電流鉗

1P2W （最多4系統), 1P3W （最多2系統), 3P3W 2current （最多2系統), 3P3W3電流, 3P4W

功率測量項目:

瞬時值、平均值、最大值和最小值:

電壓、電流、功率(有功、無功、視在)、功率因數、相位角、頻率、計算移相電容、直流電壓值(2通道)。

積分值

• 消耗和產生的電量(有功、無功、視在)

• 需求量(最大需求時間的發生、當前需求量、 目標需求量)

記錄周期:

1/2/5/10/15/20/30秒, 1/2/5/10/15/20/30分鐘, 1 hour/2 小時

記錄方法

手動,時間設置,周期設置

記錄長度估值(2GB SD卡)

• 記錄長度取決于電能質量事件的數量。

• 以上數值僅適用于附帶的SD卡或?qū)Ｓ肧D卡。

測量畫面

• 列表顯示、縮放顯示(4或8div)、趨勢圖顯示

• 電能積分顯示

• 列表顯示電力需求量

• 圖表顯示變換周期的用電需求量

• 圖表顯示整個記錄的用電需求量

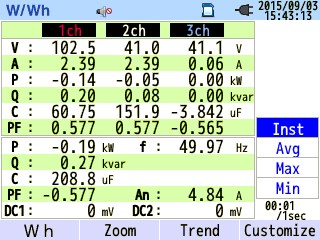

列表顯示

一屏顯示多個測量值，可以選擇顯示的項目和顯示位置。

縮放顯示

縮放顯示可選擇4div或8div。

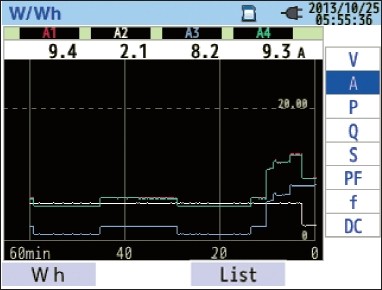

趨勢圖

電壓、電流、功率、功率因數、頻率、相位超前電容、直流電壓的趨勢圖。

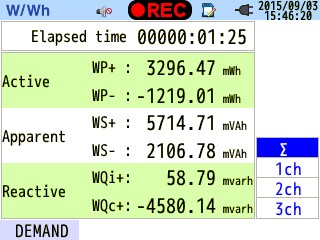

電能顯示

列表顯示有功、無功、視在的消耗量和產生量。

用電需求測量

用電需求是指一段指定時間(通常是30分鐘)的平均功率。 與供電單位協議，有條件地關注電費區間的最大平均功率值。此功能通過監測需求估量和最大需求量，將實際用電量維持在目標用電量之內。

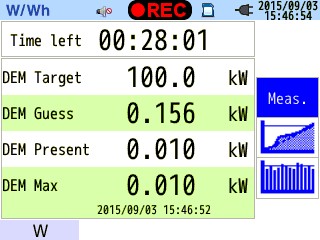

列表顯示需求量

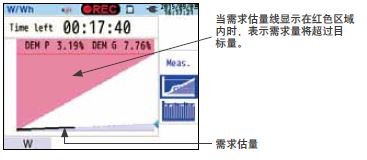

圖表顯示指定區間的變化

圖表顯示整個需求趨勢

記錄數據的分析和報告

趨勢分析圖

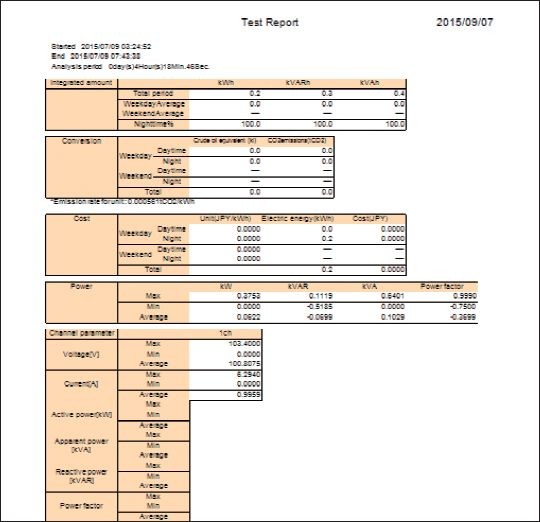

報告樣例

電能質量功能

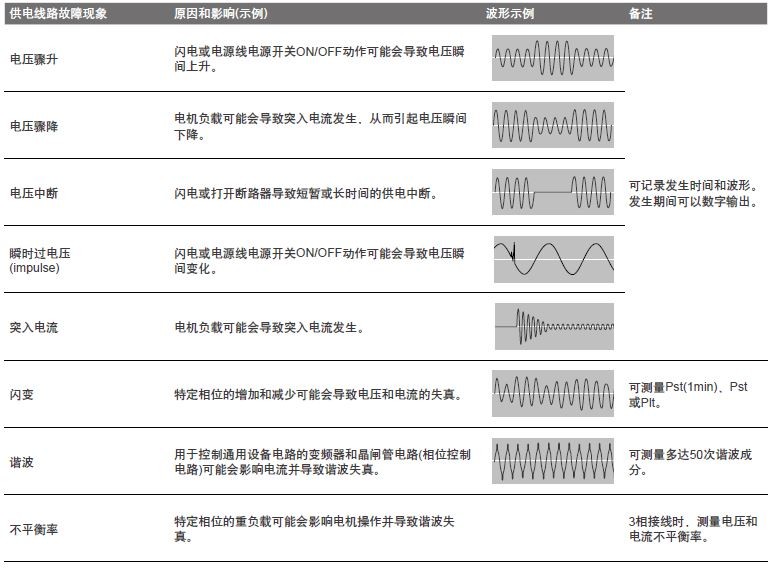

電壓驟升、驟降、中斷、瞬時過電壓或突入電流等短期供電故障，或者諧波失真、閃變等長期故障，可能會損壞或重置您的設備。

通過記錄故障發生時間、故障結束時間以及波形，CW500可以識別各種短期故障。此外，還可數值輸出故障的發生?？梢酝ㄟ^諧波、閃變、波形以及確認三相測量的不平衡率，來分析長期故障。

所有數據都可以通過附帶的軟件編入報告。CW500遵循IEC 61000-4-30 Class S標準。

用戶支持功能

用戶界面友好

入門指南和自動識別電流鉗

快速入門指南介紹測量前的接線和量程設置內容，可確保設置的正確性。傳感器識別功能可檢測電流鉗的類型，并根據類型設置最高量程。

開啟向?qū)?/span>

按“START/STOP”鍵

選擇“Quick start guide”

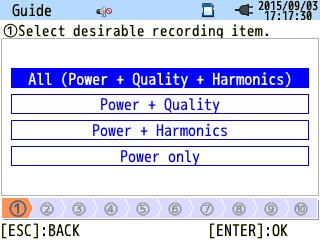

將顯示記錄項目選項。

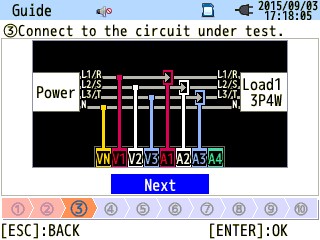

接線

選擇接線后，將顯示合適的連接圖。

根據連接圖連接電壓探頭和電流鉗。

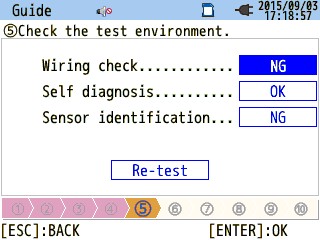

線檢查/自我檢查/自我識別

將執行接線檢查、自檢，識別電流鉗類型，并顯示各項結果。

如果儀器顯示NG，詳情可用ENTER鍵進行確認。

記錄設置

設置記錄間隔時間和記錄時間或區間。

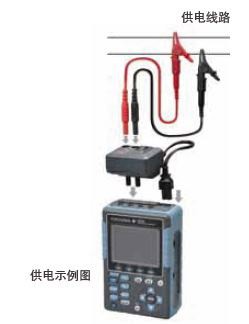

從測量電路供電

可以用通過電源適配器(另售)供電(240VAC以下)。

注意: 歐盟地區不適用。

漏電流測量

400A/m時，外部磁場影響小于等于0.002A。

橫河專利技術使相鄰供電線路(100A時)的磁場影響僅為30ppm。

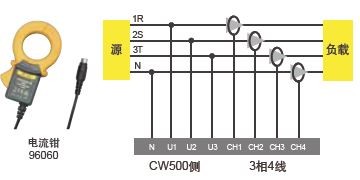

下圖是三相4線中性線的測量示例圖。

多路測量

4系統負載測量

單相2線最多可測量4系統。

單相3線或三相3線最多可測量2系統。
