關鍵特性· 高達30 GHz帶寬和80 GS/s采樣率

　　· 最先進的示波器用戶界面

　　· 行業唯一的硬件14.1 Gb/s串行觸發

　　· 極低抖動測量噪底和優秀的時基穩定性

　　· 完整的串行數據分析，調試，驗證及一致性工具

　　· 集成的50 Ω 和 1 MΩ輸入實現了真正的連接和探測靈活性

　　· 集成的標準和用戶自定義測量和函數功能提供了無與倫比的分析能力

　　· 多鏈路串行數據眼圖，抖動，和串?dāng)_分析

　　· 實時去嵌，仿真，以及均衡的優越性能

　　WaveMaster 8Zi-B提供最強大的波形分析工具集。SDAIII-CompleteLinQ串行數據和串?dāng)_分析軟件可以同時顯示四路眼圖，并對這四路信號計算Tj, Rj 和 Dj。EyeDrII 和 Virtual Probing(虛擬探測)工具利用S參數分析通道的相互影響。串?dāng)_分析工具提供測量垂直噪聲的能力，并分解成Tn, Rn 和Dn，從而確定噪聲問題根源。QualiPHY軟件為一系列串行數據標準簡化了標準一致性自動化測量，并能自動生成報告。

　　革命性的適用性能

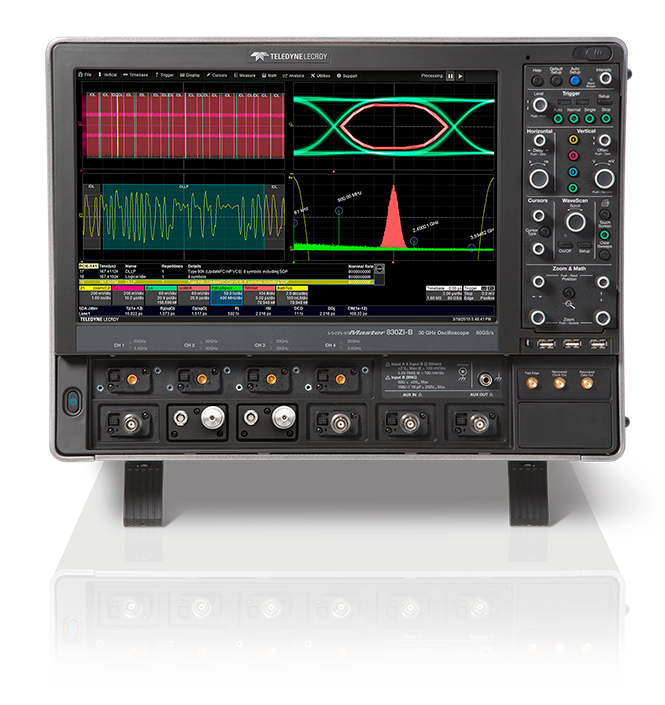

　　WaveMaster 8Zi-B是一款成熟的儀器，設計用于解決復雜的問題。MAUI用戶界面，加上WaveMaster 8Zi-B的15.3''高分辨率觸摸屏，使得高級分析時設置和使用變得更加容易。平直的按鈕結構使得最常用的工具能夠被最容易的觸及。成熟的多格顯示能夠非常容易的被設置。垂直，水平，和采集設置能夠在不影響波形顯示的情況下被設置。

　　為解決問題而發明

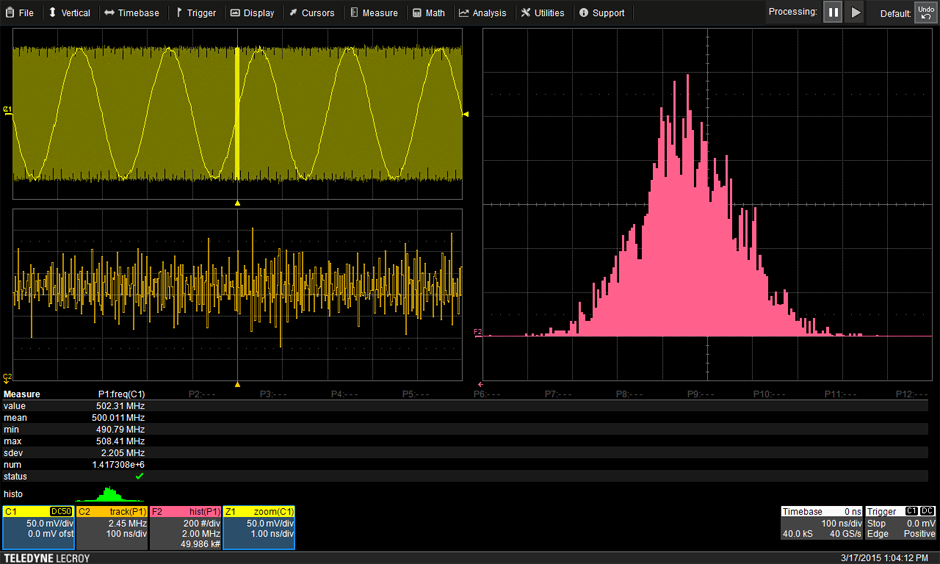

　　MAUI提供了比其它任何示波器都多的緊湊和高度集成的工具集。測量參數追蹤貫穿所有采集，在長時間刻度上描述出它們的變化趨勢，或者使用直方圖查看和測量它們的分布。級聯多個測量和函數到一起可以很容易的創建用戶根據自己的應用自定義分析特征。集成的第三方編程環境，如Matlab，直接嵌入到示波器的處理流程中，從而實現更加高度靈活的自定義。

　　調試驗證變得更加容易

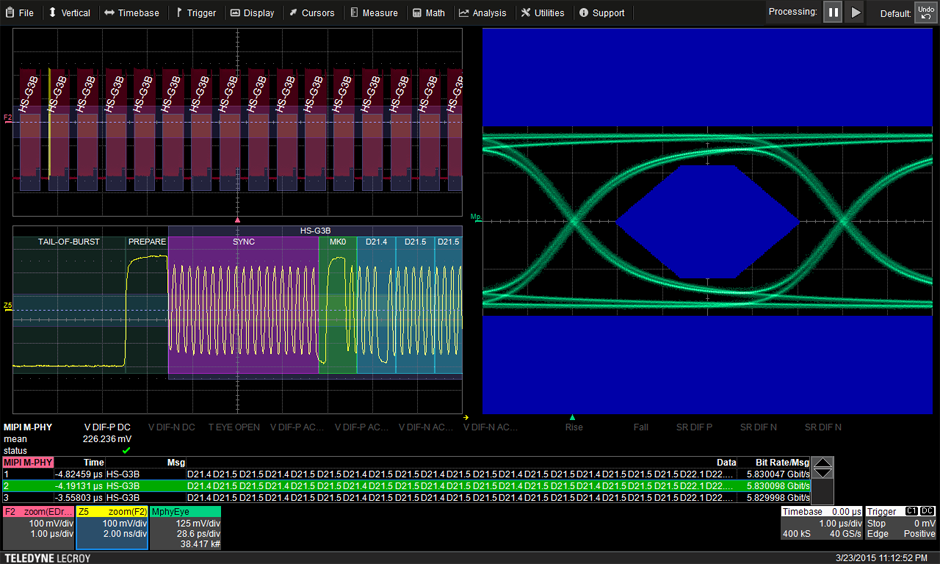

　　將一個問題與其根源聯系到一起通常需要從多個視角來查看信號。WaveMaster 8Zi-B可以讓您將多種分析能力組合到一起形成一個獨立的，關聯的顯示，如模擬信號，協議解碼，眼圖，測量參數，以及其它相關的信息等均能夠被實時的、肩并肩的提供。

　　優化的串行數據分析配置

　　SDA 8 Zi-B型號已被進行特別的配置來面對當今最具挑戰的串行數據應用。除了標配存儲深度增加了一倍，SDA 8 Zi-B還標配了6.5 Gb/s的基于真實硬件的串行碼型觸發，SDAIII核心工具集提供了針對NRZ信號高度集成和全面的眼圖及抖動分析。

　　SDAIII工具集

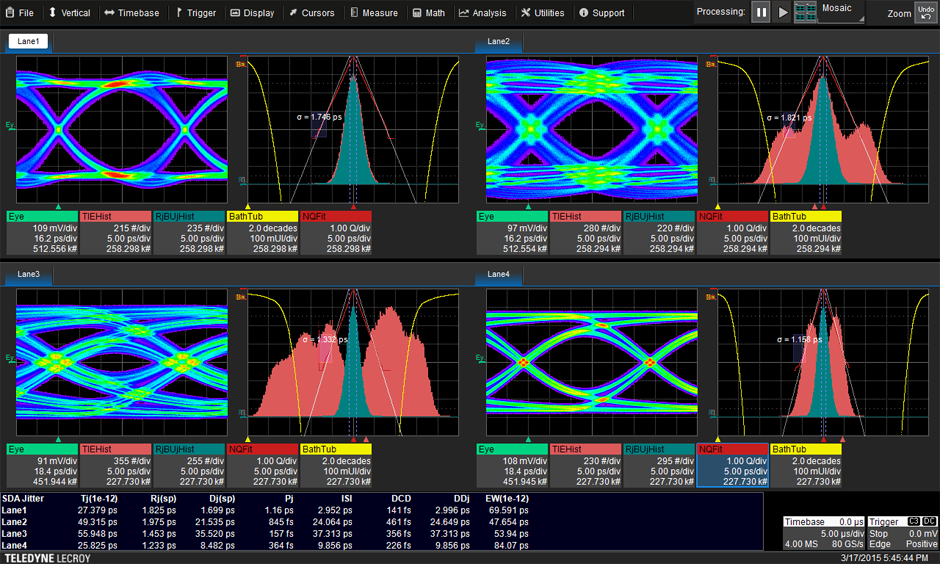

　　Teledyne LeCroy 的SDAIII-CompleteLinQ串行數據分析產品包含多眼圖和抖動分析，LaneScape對比模式，垂直噪聲測量，以及噪聲分析工具。這些功能提供了對多鏈路或者單鏈路串行數據系統行為的最深入洞察。

　　從比特位級到協議層的解碼

　　解碼器適用于超過20種低速和高速串行總線。這些完全集成的分析工具將相應的解碼數據信息標注到采集到的模擬波形上，并提供全面的，可導出的解碼信息表格。

　　對于許多標準，使用ProtoSync可以從更高的協議棧角度觀察協議信息，并將物理層波形與完整的業務及協議層分析關聯起來。

　　自動化一致性測試

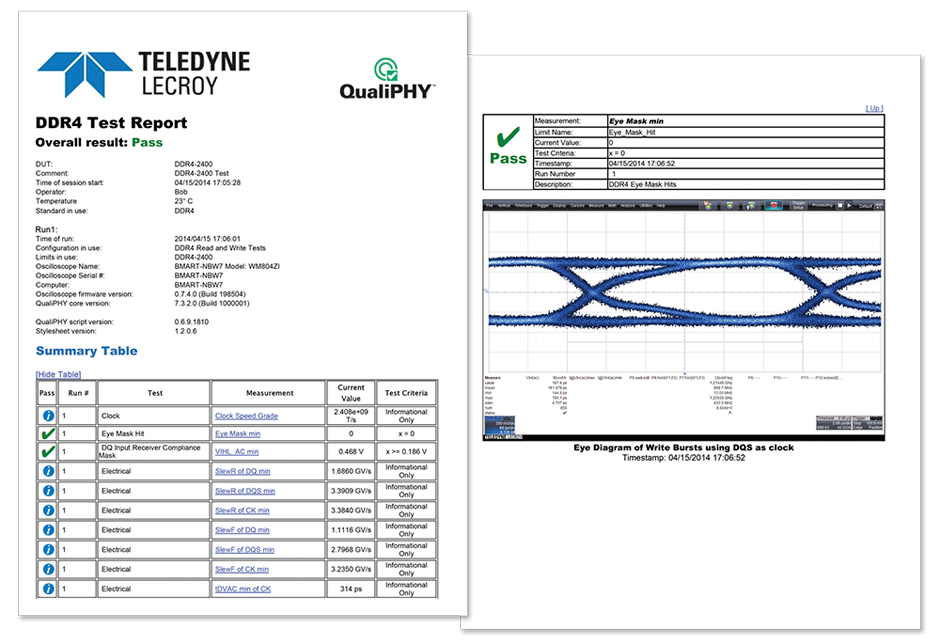

　　Teledyne LeCroy的QualifPHY軟件可以對一系列標準執行自動化一致性測試并生成全面的測試報告，這些標準有：

　　· PCI Express (1.0, 2.0, 3.0)

　　· USB1, USB2, USB 3.0

　　· DDR2, LPDDR2, DDR3, LPDDR3, DDR4

　　· SAS2, SAS3, SATA

　　· MIPI D-PHY, MIPI M-PHY

　　· 10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI

　　· HDMI 1.4, DisplayPort 1.2

　　· MOST50, MOST150, BroadR-Reach
