額定電壓輸出 : 6V / 8V / 12.5V / 15V / 20V / 30V / 40V / 50V / 60V/ 80V / 100V/ 150V/ 300V/ 400V/ 600V
額定功率輸出：1200W ~ 1560W
C.V/ C.C 優先模式
可調式電壓/電流上升下降斜率
串聯/ 并聯擴充能力(同型號最多2臺(限定300V以下機種)/同型號最多4臺)

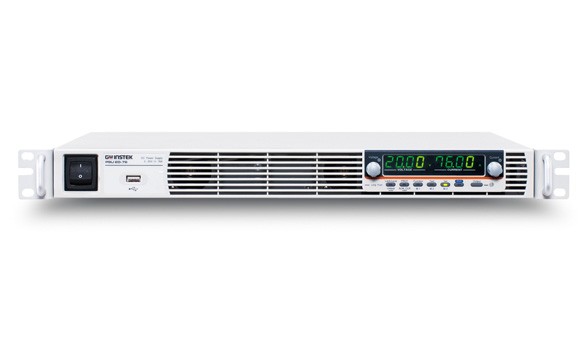

固緯PSU-Series是一款高功率密度設計的直流電源供應器，高度為1U兼容于19" Rack Mount Size，適用于測試系統建置或系統整合商，彈性地選擇并整合到已經有的測試系統。PSUSeries具有優越的電壓電流控制功能，共包含15款機型，輸出電壓/電流分別從6V/200A到600V/2.6A，適用不同的測試環境及待測物，包括電子組件測試、微電阻、繼電器和Shunt電阻、12V/24V/48V 電池仿真、車用電子裝置測試。
PSU-高壓系列適用于DC/DC轉換器的一次側輸入，也適用于伺服馬達(Servo Motor)生產應用。PSU也常被整合至零組件量測系統中，如電容器老化檢測設備，600V直流偏壓應用; 二極體老化測試設備;半導體生產設備;車用電子，8缸汽油發動機或12缸柴油發動機的ECU測試..等。
利用同型號PSU機種進行串并聯的組合，可增加總輸出功率、總電流或總電壓，此涵蓋更寬的電壓、電流輸出可充分滿足各種不同的量測電壓或電流需求。PSU-系列是一個單一的輸出功率從1200W到1560W的可編程直流電源供應器，而PSU-系列提供2組串聯連接模式(限定300V以下機種)或4組的并聯連接模式，因此本系列機種在串聯后的最高電壓為600V;在并聯后的最大電流為800A及最大輸出功率為6.24千瓦特。
PSU-系列是一個可設定的定電流(CC)優先或定電壓(CV)優先的電源供應器。PSU-系列電源供應器，在定電壓或定電流的模式下，其輸出的電壓或電流的斜率可按使用者的測試需求進行調整。斜率設置區分為高速優先或斜率優先兩種。高速優先斜率設置為定電流(CC)或定電壓(CV)模式的電流或電壓變化以最高速進行。斜率優先模式為定電流(CC)或定電壓(CV)模式下允許用戶可調整斜率，可透過此功能進行上升斜率或下降斜率的調整控制。斜率優先模式適用于馬達測試時，調整輸出電壓上升時間，抑制啟動瞬間的涌浪電流，保護待測物。

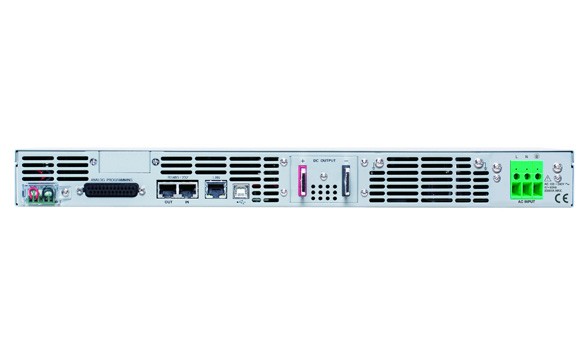

PSU也提供USB, LAN, RS-232, RS-485, 模擬控制接口及選配的GPIB、隔離模擬接口(電壓控制型)、隔離模擬接口(電流控制型)，是業界中界面支持最齊全的1U電源。透過PSU Multi-Drop mode 在使用LAN、USB及GPIB 遠程程控及slave擴充時，無需另外使用switch/Hub、GPIB cable?？蓭椭蛻粲贚AN、USB通訊時，無需另外購買連接slave裝置用的擴充裝置。
PSU-系列提供用戶彈性的設定 High/Low Level 或是 1 ~ 60ms 脈波寬度的 Trigger input 或Trigger output 訊號。Trigger input 可以控制PSU依據設定來輸出或者加載默認的電壓電流及內存參數。相對也可以在PSU輸出時或加載默認的電壓電流及內存參數時，從PSU產生對應的Trigger output信號。
快速選型
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSU 6-200 | 200A | 6V | 1200W | 開關 | USB/RS232/LAN |
| PSU 8-180 | 180A | 8V | 1440W | 開關 | USB/RS232/LAN |
| PSU 12.5-120 | 120A | 12.5V | 1500W | 開關 | USB/RS232/LAN |
| PSU 15-100 | 100A | 15V | 1500W | 開關 | USB/RS232/LAN |
| PSU 20-76 | 76A | 20V | 1520W | 開關 | USB/RS232/LAN |
| PSU 30-50 | 50A | 30V | 1500W | 開關 | USB/RS232/LAN |
| PSU 40-38 | 38A | 40V | 1520W | 開關 | USB/RS232/LAN |
| PSU 50-30 | 30A | 50V | 1500W | 開關 | USB/RS232/LAN |
| PSU 60-25 | 25A | 60V | 1500W | 開關 | USB/RS232/LAN |
| PSU 80-19 | 19A | 80V | 1520W | 開關 | USB/RS232/LAN |
| PSU 100-15 | 15A | 100V | 1500W | 開關 | USB/RS232/LAN |
| PSU 150-10 | 10A | 150V | 1500W | 開關 | USB/RS232/LAN |
| PSU 300-5 | 5A | 300V | 1500W | 開關 | USB/RS232/LAN |
| PSU 400-3.8 | 3.8A | 400V | 1520W | 開關 | USB/RS232/LAN |
| PSU 600-2.6 | 2.6A | 600V | 1560W | 開關 | USB/RS232/LAN |
| 詳細規格 | |||||||||
| PSU-LV | |||||||||
| 型號 | PSU | 6-200 | 8-180 | 12.5-120 | 15-100 | 20-76 | 30-50 | 40-38 | 50-30 |
| 額定輸出電壓 | V | 6 | 8 | 12.5 | 15 | 20 | 30 | 40 | 50 |
| 額定輸出電流 | A | 200 | 180 | 120 | 100 | 76 | 50 | 38 | 30 |
| 額定輸出功率 | W | 1200 | 1440 | 1500 | 1500 | 1520 | 1500 | 1520 | 1500 |
| 定電壓模式 | |||||||||
| 電源調節率 | mV | 2.6 | 2.8 | 3.25 | 3.5 | 4 | 5 | 6 | 7 |
| 負載調節率 | mV | 2.6 | 2.8 | 3.25 | 3.5 | 4 | 5 | 6 | 7 |
| 輸出漣波及雜訊p-p | mV | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 輸出漣波及雜訊r.m.s. | mV | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | ||||||||
| 偵測補償電壓 (single wire) | V | 1 | 1 | 1 | 1 | 1 | 1.5 | 2 | 2 |
| 上升時間 Rated load | ms | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| 上升時間 No load | ms | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| 下降時間Rated load | ms | 10 | 50 | 50 | 50 | 50 | 80 | 80 | 80 |
| 下降時間No load | ms | 500 | 600 | 700 | 700 | 800 | 900 | 1000 | 1100 |
| 負載變動回復時間 | ms | 1.5 | 1.5 | 1 | 1 | 1 | 1 | 1 | 1 |
| 定電流模式 | |||||||||
| 電源調節率 | mA | 22 | 20 | 14 | 12 | 9.6 | 7 | 5.8 | 5 |
| 負載調節率 | mA | 45 | 41 | 29 | 25 | 20.2 | 15 | 12.6 | 11 |
| 輸出漣波及雜訊r.m.s. | mA | 400 | 360 | 240 | 200 | 152 | 125 | 95 | 85 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | ||||||||
| 保護功能 | |||||||||
| 過電壓保護 (OVP)設定范圍 | V | 0.6-6.6 | 0.8-8.8 | 1.25-13.75 | 1.5-16.5 | 2.0-22.0 | 3.0-33.0 | 4.0-44.0 | 5.0-55.0 |
| 過電壓保護 (OVP)設定精度 | mV | 60 | 80 | 125 | 150 | 200 | 300 | 400 | 500 |
| 過電流保護 (OCP)設定范圍 | A | 5-220 | 5-198 | 5-132 | 5-110 | 5-83.6 | 5-55 | 3.8-41.8 | 3.0-33 |
| 過電流保護 (OCP)設定精度 | mA | 4000 | 3600 | 2400 | 2000 | 1520 | 1000 | 760 | 600 |
| 界面相容性 | |||||||||
| USB | 類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類） | ||||||||
| LAN | MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼 | ||||||||
| RS-232 / RS-485 | 符合EIA232D / EIA485 規格 | ||||||||
| GPIB (Factory Option) | SCPI - 1993, 符合IEEE 488.2 標準的接口 | ||||||||
| 一般 | |||||||||
| 重量 | 主機本體小于 8.7kg | ||||||||
| 尺寸 | 423mm×43.6mm×447.2mm(WxHxD) | ||||||||
| 散熱 | 內部風扇強制風冷 | ||||||||
| 電磁相容性 | 符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品 | ||||||||
| 安全性 | 符合歐洲低壓指令73/23/EEC，并帶有CE標志 | ||||||||
| 耐壓 | 輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150<Vout≦600;輸出至接地 : 1500Vdc / 1min | ||||||||
| 絕緣阻抗 | 輸出至接地；輸入至接地 ；輸入至輸出: 100MΩ 或更大 (DC 1000V) | ||||||||
| 詳細規格 | ||||||||
| PSU-LV | PSU-HV | |||||||
| 型號 | PSU | 60-25 | 80-19 | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 |
| 額定輸出電壓 | V | 60 | 80 | 100 | 150 | 300 | 400 | 600 |
| 額定輸出電流 | A | 25 | 19 | 15 | 10 | 5 | 3.8 | 2.6 |
| 額定輸出功率 | W | 1500 | 1520 | 1500 | 1500 | 1500 | 1520 | 1560 |
| 定電壓模式 | ||||||||
| 電源調節率 | mV | 8 | 10 | 12 | 17 | 32 | 42 | 62 |
| 負載調節率 | mV | 8 | 10 | 12 | 17 | 32 | 42 | 62 |
| 輸出漣波及雜訊p-p | mV | 60 | 80 | 80 | 100 | 150 | 200 | 300 |
| 輸出漣波及雜訊r.m.s. | mV | 8 | 8 | 8 | 10 | 25 | 40 | 60 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | |||||||
| 偵測補償電壓 (single wire) | V | 3 | 4 | 5 | 5 | 5 | 5 | 5 |
| 上升時間 Rated load | ms | 80 | 150 | 150 | 150 | 150 | 200 | 250 |
| 上升時間 No load | ms | 80 | 150 | 150 | 150 | 150 | 200 | 250 |
| 下降時間Rated load | ms | 80 | 150 | 150 | 150 | 150 | 200 | 250 |
| 下降時間No load | ms | 1100 | 1200 | 1500 | 2000 | 2500 | 3000 | 4000 |
| 負載變動回復時間 | ms | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 定電流模式 | ||||||||
| 電源調節率 | mA | 4.5 | 3.9 | 3.5 | 3 | 2.5 | 2.38 | 2.26 |
| 負載調節率 | mA | 10 | 8.8 | 8 | 7 | 6 | 5.76 | 5.52 |
| 輸出漣波及雜訊r.m.s. | mA | 75 | 57 | 45 | 35 | 25 | 17 | 12 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | |||||||
| 保護功能 | ||||||||
| 過電壓保護 (OVP)設定范圍 | V | 5-66 | 5-88 | 5 - 110 | 5 - 165 | 5 - 330 | 5 - 440 | 5 - 660 |
| 過電壓保護 (OVP)設定精度 | mV | 600 | 800 | 1000 | 1500 | 3000 | 4000 | 6000 |
| 過電流保護 (OCP)設定范圍 | A | 2.5-27.5 | 1.9-20.9 | 1.5 - 16.5 | 1月11日 | 0.5 - 5.5 | 0.38 - 4.18 | 0.26 - 2.86 |
| 過電流保護 (OCP)設定精度 | mA | 500 | 380 | 300 | 200 | 100 | 76 | 52 |
| 界面相容性 | ||||||||
| USB | 類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類） | |||||||
| LAN | MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼 | |||||||
| RS-232 / RS-485 | 符合EIA232D / EIA485 規格 | |||||||
| GPIB (Factory Option) | SCPI - 1993, 符合IEEE 488.2 標準的接口 | |||||||
| 一般 | ||||||||
| 重量 | 主機本體小于 8.7kg | |||||||
| 尺寸 | 423mm×43.6mm×447.2mm(WxHxD) | |||||||
| 散熱 | 內部風扇強制風冷 | |||||||
| 電磁相容性 | 符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品 | |||||||
| 安全性 | 符合歐洲低壓指令73/23/EEC，并帶有CE標志 | |||||||
| 耐壓 | 輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150<Vout≦600;輸出至接地 : 1500Vdc / 1min | |||||||
| 絕緣阻抗 | 輸出至接地；輸入至接地 ；輸入至輸出: 100MΩ 或更大 (DC 1000V) | |||||||
