高速采集

在高速波形測量中，YOKOGAWA提供了最大采樣率為100MS/s(10ns采樣間隔)的測量儀器。通過新開發的100MS/s、12位分辨率、20MHz頻率范圍、1-kV*絕緣模塊(720210)，SL1000能夠精確捕捉高速、高電壓信號。
此外，您還可以組合多個支持各種信號測量的模塊，為廣泛應用提供解決方案。

*: 與10:1探頭(絕緣BNC輸入)700929組合使用

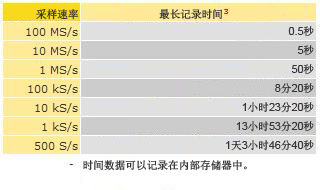

長時間保存數據

長時間內采集到的數據長期可以保存至SL1000內存，也可實時保存至PC硬盤或SL1000內置硬盤1 2。

1：/HD1選件
2：實時硬盤保存的最大速度因測量條件而異。
3：觸發模式：單一，1個模塊測量2個通道。

支持并行測試

可用4個不同采樣速度同時進行最多測量。針對不同的被測器件各模塊采用最合適的采樣率，從而降低保存在硬盤中的數據總量。

高速數據傳輸&GIGAZoom功能

通過USB 2.0或1000BASE-TGB以太網1可以快速將數據傳輸至PC。SL1000的高速數據壓縮引擎(GIGAZoom)可在PC上實時顯示波形2。即使在高速處理大量數據時，也可以達到獨立測量儀器相同的顯示更新和放大性能。

1：/C10選件
2：在測量中能夠顯示波形的通道數因PC性能和測量條件而異。

實時保存至硬盤

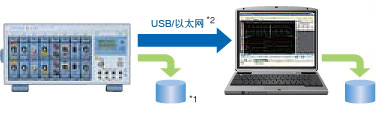

連續測量數據可以實時保存至PC硬盤或SL1000內置硬盤1。文件名可自動指定，節省了操作文件的時間?？赏瑫r且實時地將數據保存至PC硬盤和SL1000硬盤1。這加強了數據存儲系統的可靠性，從而能夠保護您的重要數據。您可以使用Xviewer波形查看器軟件，或通過以太網2在FTP客戶端訪問SL1000內部硬盤1。

1：/HD1選件
2：/C10選件
3：典型值。實際值取決于PC性能和測量條件。

硬盤記錄功能設置

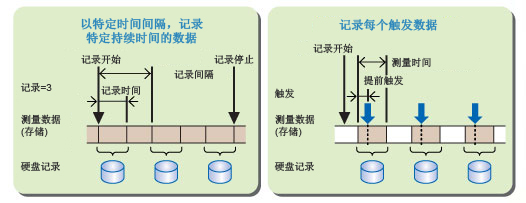

通過指定記錄標準，可以把想要的數據有效自動地記錄到硬盤。只需指定記錄位置、記錄開始和停止條件、重復記錄條件和其它標準即可。在Freerun測量中，對于記錄開始可定義的參數有：立即開始、時間和報警；記錄結束條件可指定參數有：連續、時間、記錄時間和報警；重復記錄條件可指定參數有：記錄周期和記錄數量*。在觸發測量中，每次的觸發測量數據都會被記錄。還可以手動把SL1000內置采集存儲器中的數據保存至PC硬盤。

*: 每個記錄文件大小最大為12GB(4通道記錄，約1.5GW/ch)

多設備同步

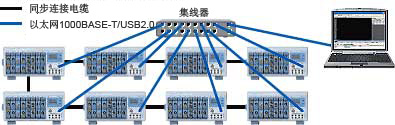

最多8臺設備同步

• 100MS/s，最多128個通道(16個通道x8臺設備)

• 所有設備可使用4個不同采樣率
  (支持并行測試)

• 可為所有設備的通道組合觸發和報警功能

• 實時保存的最大速度1
  PC硬盤：1.6MS/s = 100kS/s x 16個通道 > 10kS/s x 128個通道(到PC硬盤的總數據傳輸率為1.6MS/s) 設備硬盤：1.6MS/s = 100kS/s x 16個通道(100kS/s x 128個通道，8臺設備)

1：典型值。實際值取決于PC性能和測量條件








(注意)
在同步設備模式中，不能同時將數據記錄到PC硬盤和SL1000嵌入式硬盤。
記錄文件是針對設備的。(實用軟件界面。)

設置標記 (新)

長時間監視時(自由運行模式)，可在標記區域輸入注釋。

設置標記 長時間監視時(自由運行模式)，可在標記區域輸入注釋。

實時X-Y顯示 (新)

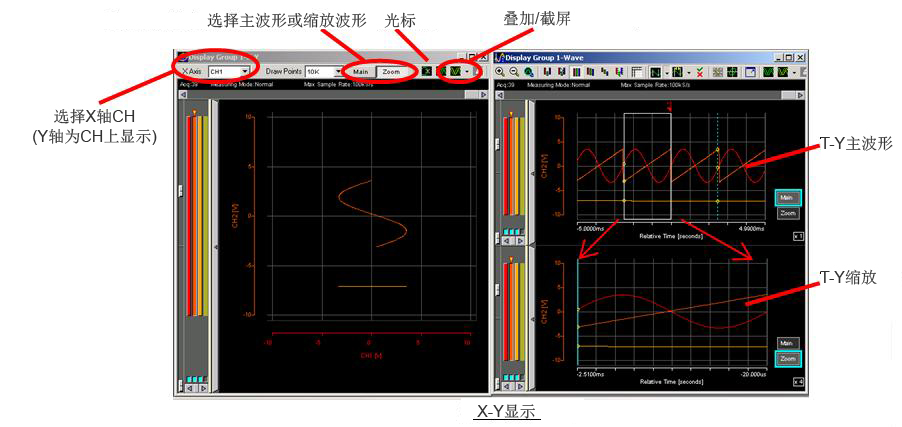

現在您可看到T-Y和X-Y波形顯示?？焖俑乱子谠u估數據。

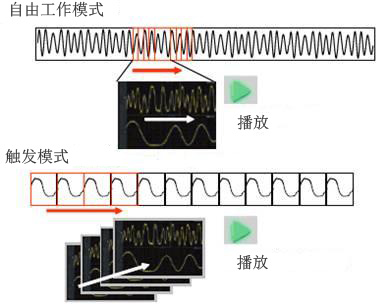

自動播放 (新)

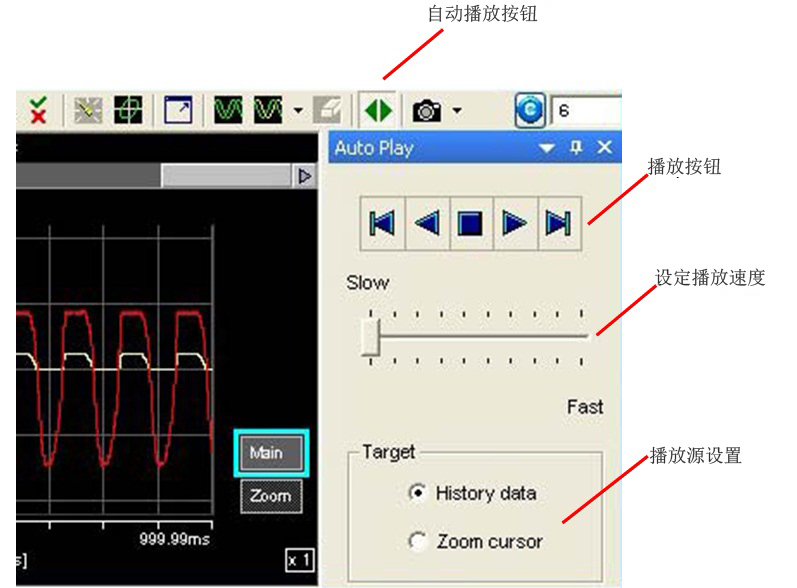

長時間測量數據或大數據時，便于設置波形縮放位置。










文件實用程序功能 (新)

可按ASCII和二進制格式保存數據。還可使用相同分析程序加載數據(比如 MatLAB)。




設置操作顯示

疊加波形 (新)

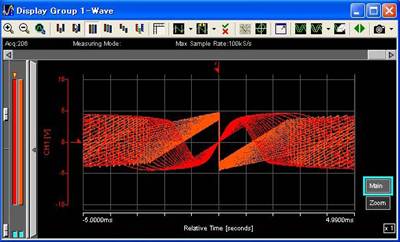

可輕松發現采集數據中的不均勻情況或變化。




設置向?qū)共僮骱喴谆?nbsp;

向?qū)Э勺詣幼R別任何連接著的SL1000及其插入式模塊。點擊開始按鈕即可立刻開始測量 - 無需復雜的設置。通過4個設置向?qū)Ш苋菀拙涂梢詫ο到y(tǒng)配置、測量、保存和顯示進行詳細設置。也可以隨時保存和調出設置過的項目。

每個測量通道組的獨立采樣率

按照獨立測量條件和顯示設置，共可定義四組測量通道。以不同采樣率采集到的波形可顯示在同一個窗口中。

簡單列表設置

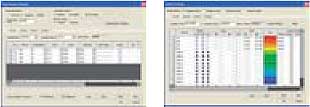

使用列表可輕松地瀏覽并設置測量條件和通道顯示。使用拖/拉快捷鍵可快速設置復數通道。

測量條件設置畫面 顯示設置畫面

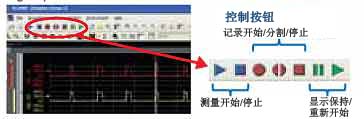

控制按鈕 - 像DVD遙控器一樣

通過類似于DVD遙控器的按鈕，可開始或結束測量與保存。在收到儀器的第一天即可開始使用，完全無需任何編程操作。

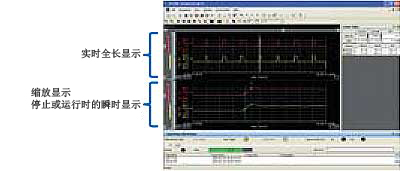

實時波形顯示和分析

在觸發測量過程中，可以同時顯示放大波形的某一部分和整個波形。在現場數據記錄中，可以通過顯示保持*瀏覽以前采集的波形。還可以實時執行波形參數(觸發測量時為26個參數)的光標測量或自動測量。

*：在某些測量條件下，顯示保持會自動切換成顯示。

方便的顯示設置

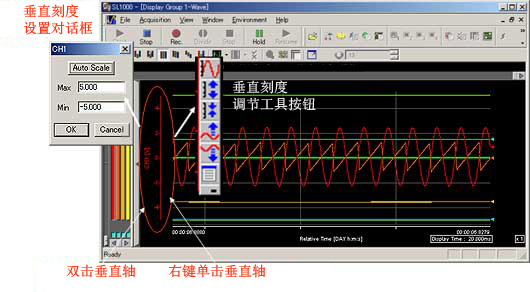

使用鼠標快捷方式可輕松調整縱向顯示比例。

文件傳輸

使用鼠標快捷方式可輕松調整縱向顯示比例。當多臺設備同步工作時，文件傳輸功能會明智地通過采集軟件將文件從SL1000傳輸至PC。

文件實用程序 *

SL1000文件實用程序是一個文件處理軟件，在使用Xviewer分析波形之前，用它來處理得到的文件。它還能夠同時分析跨設備的多個通道。

* SL1000文件實用程序與SL1000標準安裝CD捆綁在一起。

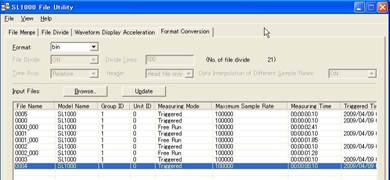

文件交互操作屏幕(示例)
