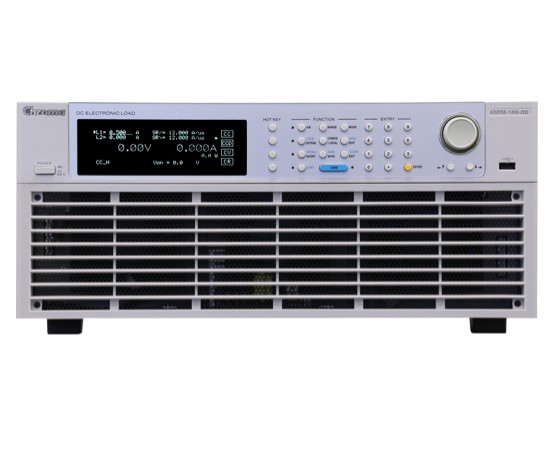

63200E系列具有150V、600V、1,200V，三種電壓范圍，功率范圍由2kW至24kW，單一臺的最大電流可達2,000A；透過并聯，最大功率更可達240kW。大功率的電子負載主要可應用于測試車用直流充電樁、車用電池的放電、車載充電器、功率電子元件及一些電力電子元件等產品測試使用。

高功率、并聯功能、同步動態的專屬能力，則適合應用于車用電池與燃料電池等高功率的待測物測試。

主/從控制的應用，可讓相同電壓規格的63200E系列電子負載進行并聯使用，并可達到同步動態的功能以滿足電源測試的需求。再者，亦提供了255組的儲存功能，并可隨時呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能縮短測試時間。

量測方面，63200E系列每個型號都具有即時且精準的電壓、電流功能；此外，短路測試是電源測試的必要測試項目之一，63200E系列提供的短路模擬功能，能有效解決電源測試及自動化測試的應用需求。

透過前面板的VFD顯示器及旋鈕，即可簡易的操作與設定63200E系列電子負載，更能透過Ethernet、USB和GPIB等通訊介面進行遠端有線或無線的控制。

內建PWM風扇轉速控制可有效減少風扇轉動時所造成的噪音。 63200E系列具有過電流、過功率、過溫度的保護功能及過電壓與正負極反向的告警機制，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。

 基本負載應用

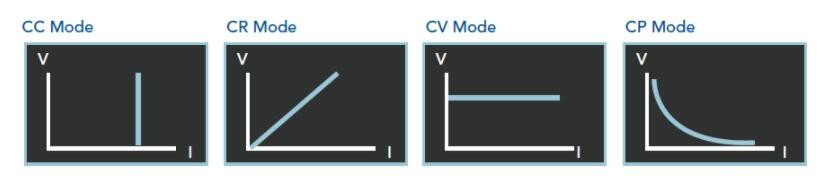

63200E系列有定電壓、定電流、定電阻、定功率與定阻抗模式，藉由這些操作模式可以來滿足廣泛的測試需求。舉例來說，定電流與定電阻模式對于電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。對于電池的充電器或充電樁而言，定電壓模式可以改變充電器或充電樁的輸出電壓，以確保充電器或充電樁在所設定的輸出電壓時充電電流的正確性。當待測物為電池時，電子負載則可轉變?yōu)榉抡骐娮釉O(shè)備拉載的行為，許多電池的放電應用、功率消耗等情況都可藉由電子負載的仿真拉載行為來進行電池的分析，而定功率模式則是仿真電子設備拉載行為的最佳選擇之一。

 動態負載

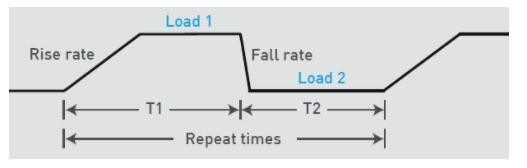

為滿足電源組件對于瞬時的信號及動態響應的性能要求，63200E系列提供高速、可編程動態負載等。下圖所示為可編程的參數：設定電流輕/重負載準位、T1&T2、爬升率/下降率與執行次數。63200E系列中，在負載電流連續變化時，內部的監測機制與線路能使得電流波形失真度達到最小化，動態變化可高達5kHz。

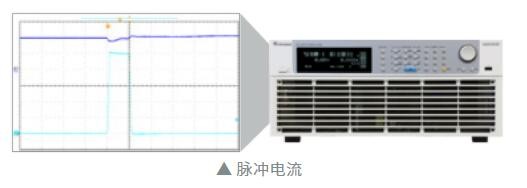

用戶可于動態拉載模式下設定輕/重負載的重復次數，范圍為1~65,535，當設定重復次數為一次時，負載電流則會進行一脈沖電流的拉載，非常適合應用于測試保險絲、開關組件、同軸電纜線、繼電器與電池的瞬間大電流耐受程度。

 定阻抗模式 (CZ MODE)

主板上會有許多電容，為避免服務器電源電源開機時瞬間對主板上的電容充電，而產生涌浪電流導致觸發電源供應器的過電流保護機制而無法順利開機，因此電源供應器需進行容性負載開機測試，為此63200E系列針對此一測試需求，提供定阻抗負載模式。

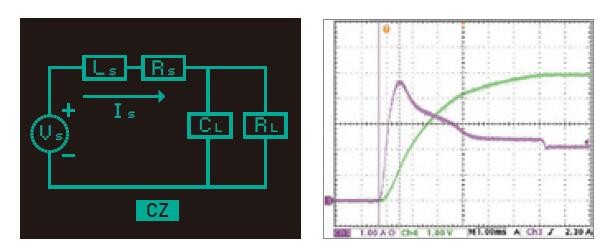

獨一無二的定阻抗拉載模式不同于定電流及定功率的拉載方式，定阻抗模式亦即仿真實際的感抗、阻抗、容抗與負載來進行拉載，因此，拉載電流更能趨近真實情況。此波形圖為模擬交換式電源供應器于容性負載開機測試的電壓、電流波形。
