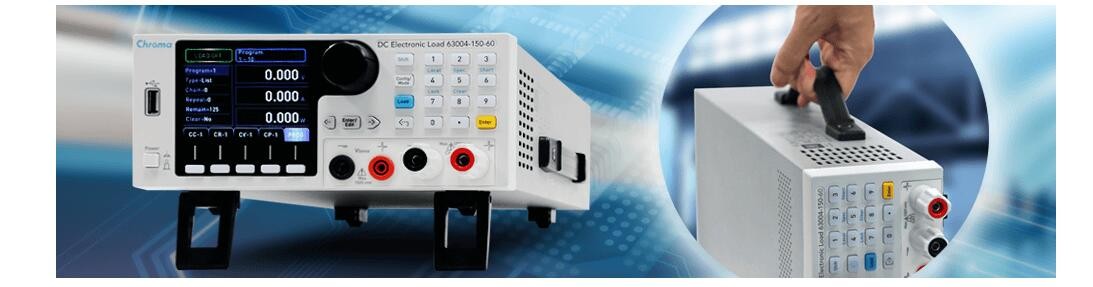

可編程直流電子負載

63000系列直流電子負載，主要是切換式電源供應器、A/D電源供應器、功率電子組件、適配器、3C用電池、充電器及一些電力電子組件等產品測試使用。最大350W的額定功率，適合各種小功率電源產品的測試。

63000系列的操作電壓為150V，功率范圍為250W與350W、單一臺的最大電流可達60A。桌上型的電子負載體積小、重量輕、方便移動，適合研發與驗證單位使用。

全系列的型號，皆搭配獨特的使用者自定義波形(UDW)，可模擬真實的電流波形以滿足電源測試的需求。再者，亦提供了100組的儲存功能，并可隨時呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能可縮短測試時間。在量測方面，63000系列亦提供高精準的量測功能，實時且精準的電壓、電流量測，每個型號都具備三個檔位；此外，短路測試是電源測試的必要測試項目之一，63000系列提供的短路仿真功能，能有效解決電源測試及自動化測試的應用需求。

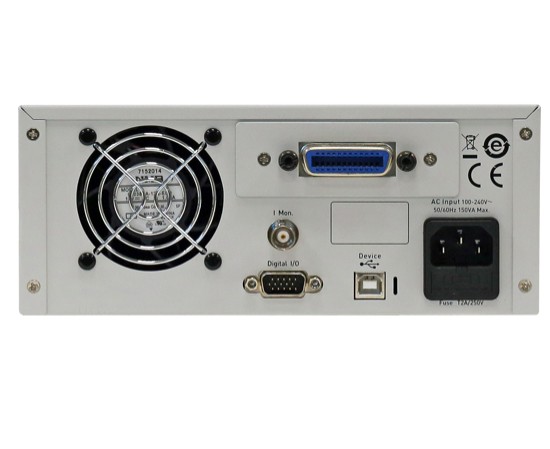

透過前面板的LCD顯示器及旋鈕，即可在63000系列電子負載上做簡易的操作與設定，更能透過Ethernet、USB和GPIB等接口進行遠程有線或無線的控制。

內建的PWM風扇轉速控制可減少風扇所造成的噪音。63000系列還具有過電流、過功率、過溫度的保護功能及過電壓與正負極反向的告警機制，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。

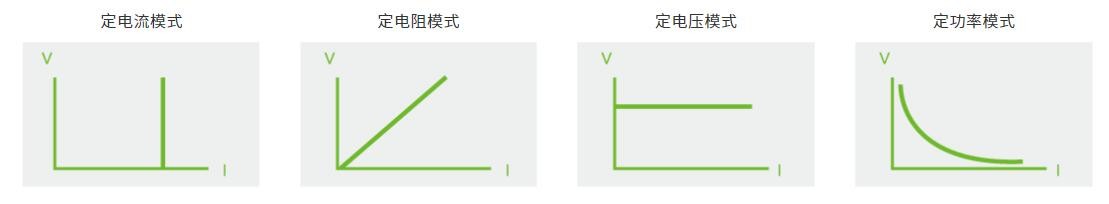

 基本負載應用

 動態負載

 定極性模式 (CZ Mode)

避免切換式電源供應器送電時瞬間對主機主板的電容充電，而產生涌浪電流導致觸發電源供應器的過電流保護機制而無法順利啟動，因此電源供應器需進行容性負載測試，為 此63000系列提供定阻抗負載模式。定阻抗模式為模擬實際的感抗，電感，容抗與負載來進行拉載拉載電流更趨近真實情況。

 高精準指標測三檔位

高、中、低三個負載操作文件位與量測檔位

電壓、電流、功率的量測規格分別為

電壓0.02%+0.02%F.S.

電流0.05%+0.05%F.S.

功率0.1%+0.1%F.S.

 使用者自訂波形功能(UDW)

傳統拉載任意電流波形的方式需要通過DAQ卡或任意波形產生器將電流波形送給電子負載進行拉載；創新的用戶自訂波形方式是將電流波形存儲內部建的快閃記憶體(Flash)，可儲存10組電流波形，最高可達150萬個波形點數，拉載實際電流的同時，亦提供拉載過程中所發生的最大電壓電壓的正負值，大大節省了使用示波器確認電壓峰值的 時間。

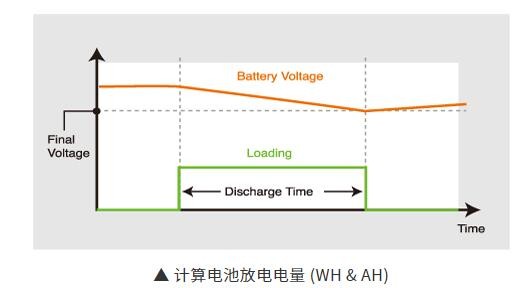

 電池放電測試

三種放電模式 : 定電流、定電阻與定功率模式

設定截止電壓與停止時間(1秒~100,000秒)，讓電子負載能正確的停止拉載，確保電池不因過度放電而損壞

測量電池的放電電量(WH、AH)與總放電時間

亦可應用于超電容的放電時間測試和其他相同應用等
