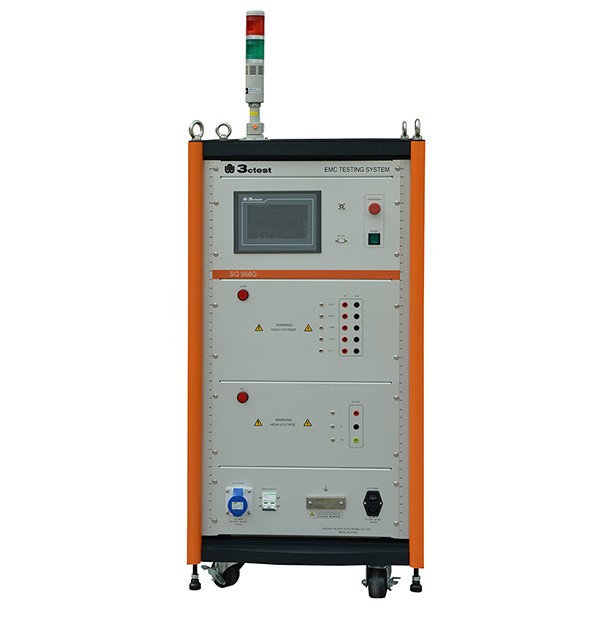

SG 968G全自動雷擊浪涌發生器是以公司第三代智能化多功能綜合測試發生器為基礎，在技術上采用了可編程控制器和計算機技術
SG 968G全自動雷擊浪涌發生器是以公司第三代智能化多功能綜合測試發生器為基礎，在技術上采用了可編程控制器和計算機技術，極大地簡化了系統組成，提高了系統的可靠性。這在高電壓、大電流試驗中大大增強了系統的安全性，避免設備可能遭受高壓放電瞬態過程的危害。獨特的彩色觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，只須在參數設置頁面進行簡單的試驗需求設置，即可完成各種測試過程自動執行，具有系統集成度高、控制智能化，操作簡便，節省測試時間等優點。內置4種波形發生器模塊于一體，可一站式滿足TIA-968B浪涌測試。
特點：
> 彩色觸摸屏7寸LCD
> 計算機技術，全自動控制系統
> 智能高壓電源充電模式
> 集四種測試波形于一體，一站式測試
> 無觸點放電開關，無放電噪音
> 內置全自動單相耦合去耦網絡
> 用22U標準19英寸可移動式機柜安裝
> RS-232通訊接口，可實現遠程控制
技術參數 | |
10/160混合波參數 | |
輸出電壓 | 0.25～1.65 kV（±5％） |
輸出電流 | 31～220 A |
輸出電壓波 | 6～10/160～260 μs |
輸出電流波 | 5～10/160～210 μs |
10/560混合波參數 | |
輸出電壓 | 0.25～0.88 kV（±5％） |
輸出電流 | 33.3～115 A |
輸出電壓波 | 6～10/560～860 μs |
輸出電流波 | 5～10/560～760 μs |
9/720混合波參數 | |
輸出電壓 | 0.25～1.65 kV±5％ |
輸出電流 | 6.25～41.25 A |
輸出電壓波 | 9±2.7/720±144 μs |
輸出電流波 | 5±1.5/320±64 μs |
2/10混合波參數 | |
輸出電壓 | 0.25～2.75 kV±5％ |
輸出電流 | 100～1100 A |
輸出電壓波 | 1～2/10～19 μs |
輸出電流波 | 1～2/10～19 μs |
單相耦合去耦網絡參數 | |
去耦波形 | 2/10 μs |
去耦幅值 | 小于6 kV / 3 kA |
耦合電容 | 18 μF |
去耦電感 | 1.5 mH |
耦合電源 | 單相 AC220 V 50 Hz，20 A |
試驗方式 | 自動投切 |
通用參數 | |
輸出極性 | 正或負 |
放電次數設定 | 1～999 次 |
間隔時間設定 | 30～999 S |
觸發方式 | 自動或手動；可單次觸發 |
電流測量 | 內置0.005 V / A電流互感器 |
工作電源 | AC 110 V / 220 V (± 10%)，50/60 Hz(大陸地區默認AC 220 V) |
溫度范圍 | 15-35 ℃ |
濕度范圍 | 45%-75% |
接地電阻 | 不大于0.5 Ω |
機柜尺寸 | 19英/22U(600x800x1250 mm) |
重量 | 約130 kg |
