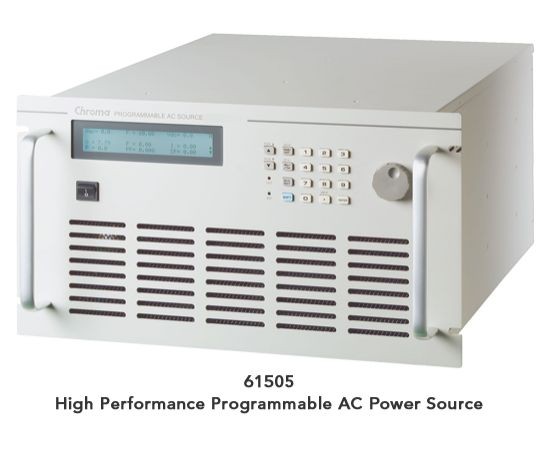

全球市場目前對輸入交流電的測試要求是要能模擬更大范圍的電源變動，即需要更先進且高效能的交流電源供應器。 Chroma 61500系列可編程交流電源供應器為滿足市場需求的解決方案，可提供模擬各種正?；虍惓５慕涣麟娸斎肭闆r，并對測試中的產品做重要參數的量測。這些功能特點讓61500系列產品適合于商用、電力電子、航空電子、軍事等領域，研發及品保單位的規格驗證到實驗室測試，以及工廠生產線等測試應用。

Chroma 61500系列產品透過PWM高頻開關切換技術，所有型號機種都可輸出非常純凈的正弦波，可在50Hz/60Hz滿載輸出下低于0.3%總諧波失真率；此外還能提供精密的測量功能，例如RMS電壓、RMS電流、實功率、功率因素、電流波峰因素等；而透過先進的DSP技術實現LIST、PULSE和STEP編輯功能，可輕易地模擬交流電源擾動(PLD)之測試；61500系列亦可讓使用者組合不同的諧波分量來合成各種諧波和失真波形，藉由此先進功能，使用者可以在基本波之外，編程另一電壓做頻率變化掃描，以找出待測物的諧振點并提供更深入的分析結果。

在模擬實際波形部分，Chroma 61500系列提供外部訊號輸入功能，用來放大任意信號發生器所產生之類比訊號，因此使用者可透過此功能來復制在該場所中觀察到的任意特殊波形；此外簡易的人機介面可讓使用者透過LCD顯示器及操作介面快速地了解各型號交流電源之各項功能?；蚴峭高^介面如GPIB(IEEE488.2)、RS-232、USB及Ethernet來進行遠端控制。

 多功能量測

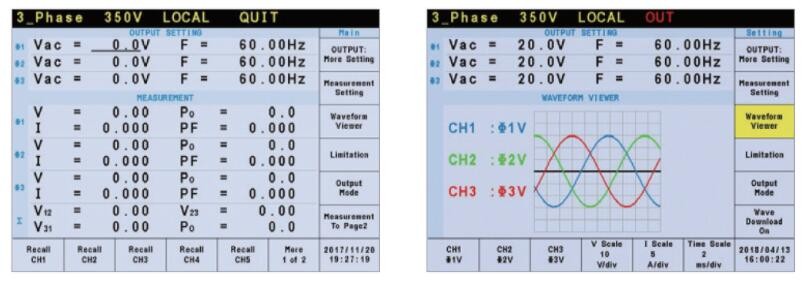

Chroma 61500系列可編程交流電源供應器內建16bit的類比/數位轉換器的量測線路，搭配快速運算的韌體，可提供量測各種參數，包括真實的RMS電壓、RMS電流、實功率、功率因素、VA (視在功率)、峰值電流、波峰因素等；而透過先進的DSP技術，Chroma 61500系列產品能測量輸出的總諧波失真(THD)及多階電流諧波成份數值，并可透過屏幕以Waveform Viewer功能直接顯示輸出電壓及電流波形。

 輸入電源干擾模擬

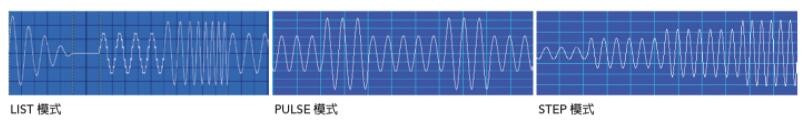

除了能提供穩定的輸出電壓和頻率，Chroma 61500系列產品還提供了強大的功能來模擬各種輸入電源干擾情況。其中STEP和PULSE模式提供簡單且方便的方法，來執行單步或連續的電壓變動，可由一個內部或外部的事件來觸發動作。此功能常用來模擬電源干擾，例如:周期瞬降、瞬間高壓、電壓漸降等。 LIST模式更擴大波形編輯功能以符合更復雜的測試電壓波形，LIST模式主要以100個序列可分別設定開始與結束的狀態組成，編輯波形成份可包含AC和DC，這樣幾乎可組成所有想要的信號波形。運用這些波形模式，Chroma 61500系列產品能模擬各種的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11(認證前測試)和IEC61000-4-13、IEC 61000-4- 14、IEC 61000-4-28的法規測試。

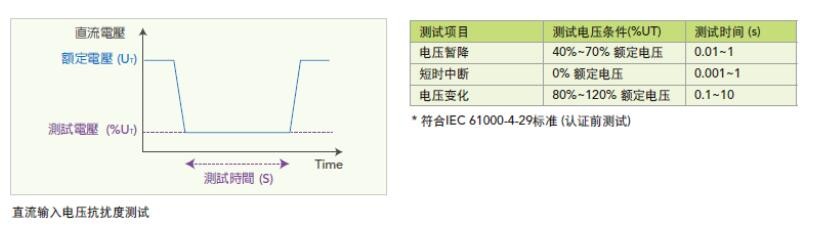

此外Chroma 61500系列產品能夠模擬IEC 61000-4-29* Electromagnetic compatibility (EMC)-Part 4-29: Testing and measurement techniques- Voltage dips, short interruptions and voltage variations on dc input power port immunity tests法規對于直流電壓暫降、短暫中斷和電壓變化測試條件(％UT) 如下表。

 電壓和頻率的變動設定

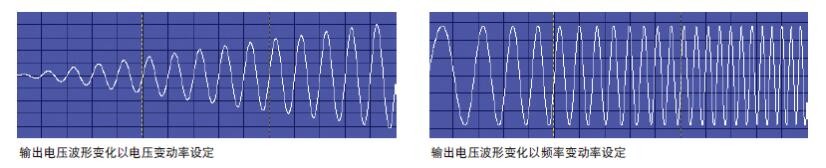

Chroma 61500系列可編程交流電源供應器可以讓使用者設定電壓或頻率的輸出變動率，當輸出的電壓或頻率改變時，就會依照設定的變動率逐漸達到最終值。這可以幫助使用者驗證產品的操作范圍，例如可設定頻率由47Hz逐漸增加到63Hz，或電壓由90V逐漸增加到264V，取代只驗證輸入90V、115V、230V及264V幾個電壓點的方式。另外對待測物開機時，用電壓由0V逐漸上升的方式來減少輸入的浪涌電流，可應用在馬達的啟動，或多個產品同時開機測試。

 輸入電源的波形失真模擬

傳統的交流電壓源只能提供正弦信號波形供測試，但是現在越來越多要求模擬輸入電壓異常狀況下的失真波形。 Chroma 61500系列產品提供WAVEFORM SELECTION功能允許使用者設定三角波、鉗制正弦波及內定的30組失真波形，也可藉由電腦存入自行定義的30組使用者自訂波形。

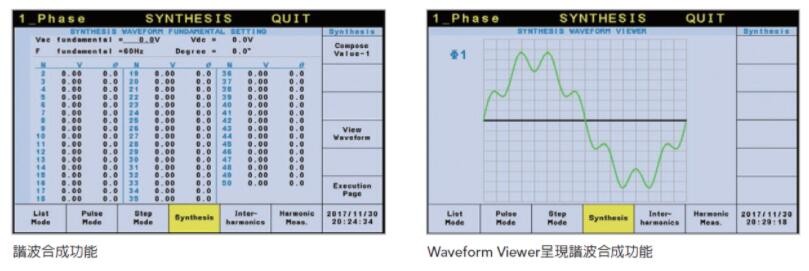

此外，Chroma 61500系列產品具備SYNTHESIS(合成)功能，允許使用者以50Hz或60Hz的基本頻率來設定多階的諧波成份，形成周期性的失真波形；另外61500系列產品亦提供INTERHAR(間諧波)功能，用于基頻之外設定另一個非諧波的變動頻率成份，從0.01Hz掃描到2400Hz，可幫助發現待測物輸入端的諧振點或抗干擾的脆弱點。藉由以上特性，61500系列產品可輸出周期性諧波和非周期性間諧波的失真波形，以完成IEC 61000-4-13符合免疫性測試。

 單相/三相電壓輸出模式

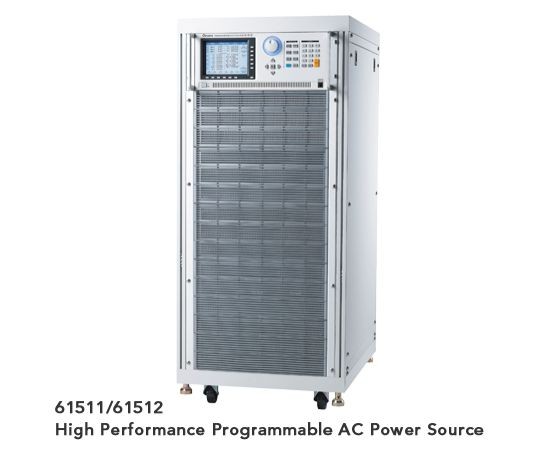

Chroma 61507/61508/61509及61511/61512機種提供選擇單相或三相輸出功能，使用者可以經由前面板或遠端控制選擇單相或三相輸出模式。即使設置在單相輸出模式，仍然可以提供全功率輸出的能力，不需擔心輸出功率規格會有遞減的情形。

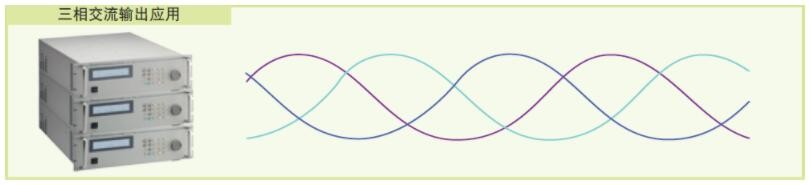

Model 61501/61502/61503/61504/61505機種則可以使用三臺單機，在三相模式的同步機制下串聯成三相電輸出使用。

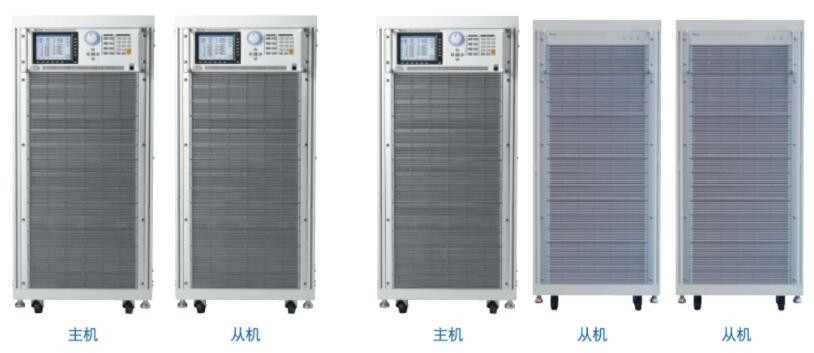

 MASTER/SLAVE并聯輸出模式

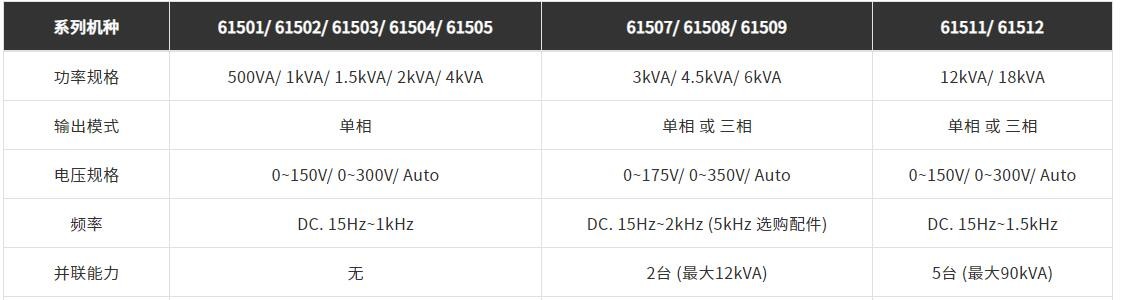

Chroma 61500系列可編程交流電源供應器可經由(Master/Slave)并聯輸出模式以達成使用者對于高功率的需求。其中61501/61502/61503/61504/61505機種無提供并聯功能；61507/61508/61509機種以同功率系列機種(即61507/61508/61509/61607/61608/61609)互相搭配且最多可并聯臺數為2臺；為滿足更大的功率需求，61509及61609等6kVA機種可進一步達到3至5臺單機(Master/Slave)并聯，且兩款機種可混合搭配，實現18kVA、24kVA、30kVA等大功率輸出功能。 (3kVA、4.5kVA機種不支援3臺以上并聯功能)

61511/61512機種以同系列機種(即61511/61512/61611/61612)和18kVA并聯專用機(A615103)互相搭配，最多可并聯臺數為5臺。例如：連接2臺61511 12kVA交流供應器在并聯模式以達成24KVA的輸出功率；連接1臺61512 18kVA交流供應器及2臺A615103 18kVA并聯專用機在并聯模式以達成54KVA的輸出功率。

 電腦圖形化操作介面

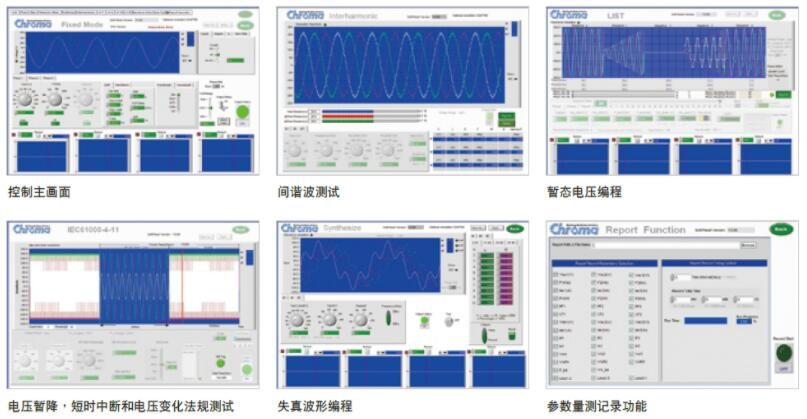

Chroma 61500系列Softpanel是一套專為控制交流電源供應器所設計的電腦圖形化操作介面，其多功能的圖型化面板及簡易的操作方式提供使用者一個多功能及容易操作交流電源供應器的環境。同時可經由預設的IEC抗擾度法規設定進行相關法規測試 (IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28) 。
