產品特點

Highlighted Features

? 采用碳化硅(SiC)技術

? 高功率密度設計，3U可達21kVA

? 16Hz~150Hz

? 可作能饋式電網模擬器，全四象限AC/DC源

? 全四象限功率放大器，特別適用于功率硬件在環（PHiL）測試

? 恒壓、恒流、恒功率三種工作模式

? 可實現AC/DC/AC+DC/DC+AC四種輸出模式

? 靈活的工作模式：單相、三相、反相

? 可編程輸出阻抗，模擬電力線路阻抗

? 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試

? 滿足IEC61000-4-11/4-13/4-14/4-28等法規波形測試

Features

? 電壓規格：350/700/1050 VL-N ^*2

? 主從均流，并機可達1MVA+，性能不下降

? 觸摸屏設計，內置單/三相交流功率表及數字示波功能

? 高速高精度，電流精度高達0.1%+0.2%FS

? 電壓輸出波形：正弦波，三角波，方波，鋸齒波，梯形波，clip-sine，THD，自定義波形

? 諧波/間諧波波形合成

? LIST/SWEEP/Surge&Sag模式，模擬真實的電網擾動情況

? 高達50次的諧波模擬和分析功能，內置IEC61000-3-2/3-12等測試法規 ^*1

? 相位角可設

? 前置USB接口，支持?jǐn)?shù)據和波形的導入導出

? 提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的采集與仿真功能

? 自帶Relay Ctrl繼電器控制輸出功能，可實現待測物與電網模擬器之間的電氣隔離

? 內置USB/CAN/LXI compliant L AN int erface/Digital IO，選配GPIB/RS232&模擬量

? 支持CANopen、Modbus、LXI、SCPI等多種通訊協議

*1 電壓/電流諧波分析，電壓諧波模擬

*2 請參考IT7900 高壓系列

產品功能與優勢

回饋、全四象限電網模擬器

回饋、全四象限電網模擬器

IT7900E系列代表了全新一代的可編程，全四象限電網模擬器，具備100%額定電流source和sink能力，并提供能量回饋功能。待測物在測試中所產生的能量可以完全經由IT7900E設備回收后廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。適用于測試并網型且向電網注入能量的產品，例如并網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

全四象限功率放大器

IT7900E系列回饋式電網模擬器還可作功率放大器使用，以完成微電網，儲能及新能源汽車等領域的功率硬件在環（PHIL）仿真測試。數字或建模的模擬量信號經由外部模擬量接口（選配）輸入之后，可無失真放大，轉換為真實的電力波形，外部模擬量響應時間小于100us。

主從并聯，功率范圍達1MVA+

當用戶有更大功率需求時，可以使用IT7900E系列的主從并聯功能，提高輸出電流、功率能力。IT7900E系列并聯達1MVA+以上，無需拆裝機柜即可簡易并機。

IT7900E系列具備主從并機均流功能且自帶同步ON/OFF輸入輸出信號，保證了并機的同步性。并機后不但保留所有功能，且精 度也不會有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕松滿足。

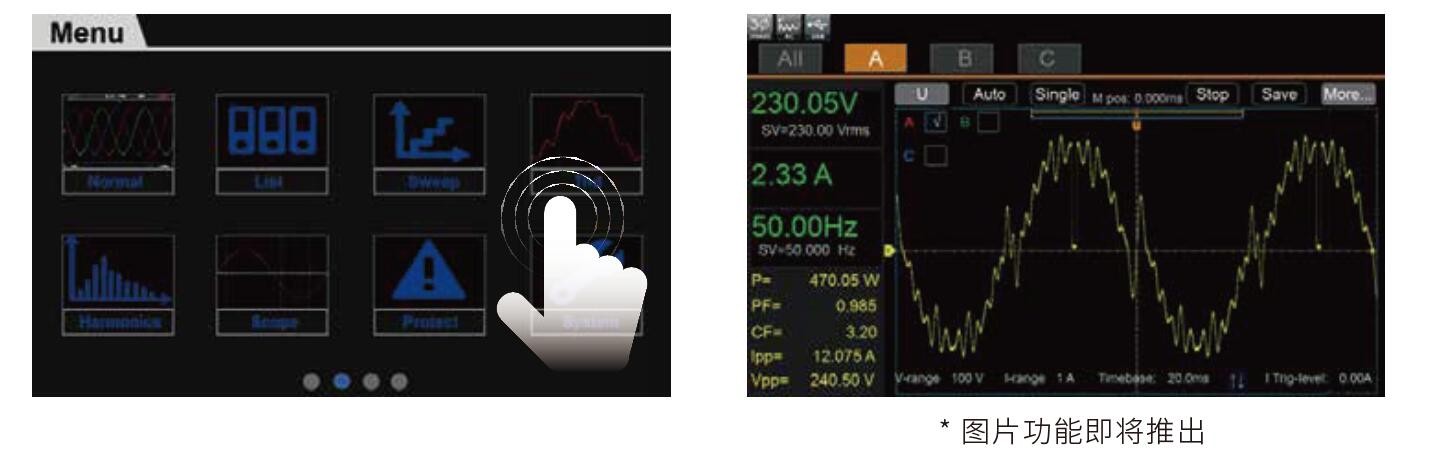

觸屏設計，內置示波功能

IT7900E系列配備了全新的觸摸屏設計，簡潔直觀的UI界面，配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。內置數字示波器功能采集電壓和電流的時域信號，相位關系以及執行波形觸發等功能。 示波采樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，并及時進行保存。

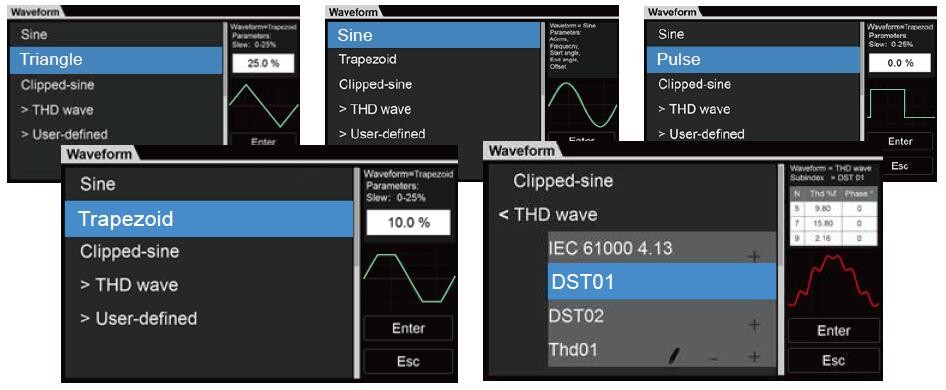

內建豐富的波形庫

除了基礎正弦波，IT7900E系列提供多種內置的交流波形，例如三角波，鋸齒波，方波，梯形波和削幅波。用戶可通過菜單調用并在LCD屏幕上顯示出選擇的波形。結合設備的序列編程功能，可組合不同波形的連續輸出，以應對復雜的電力電子擾動測試。
